मुद्रित सर्किट बोर्ड (PCB)लगभग सबै इलेक्ट्रोनिक उपकरणहरूको मेरुदण्ड हो - उपभोक्ता ग्याजेटहरूदेखि औद्योगिक नियन्त्रण प्रणालीहरू। बोर्डले इलेक्ट्रोनिक कम्पोनेन्टहरू बीच मेकानिकल समर्थन र विद्युतीय अन्तरसम्बन्ध प्रदान गर्दछ। आजको इलेक्ट्रोनिक्स-संचालित संसारमा, PCB को डिजाइन, सामग्री, र निर्माण गुणस्तर प्रदर्शन, विश्वसनीयता, र लागतको लागि महत्वपूर्ण छ।
तिनीहरूले कम्प्याक्ट, दोहोर्याउने, कम्पोनेन्टहरू जडान गर्न भरपर्दो तरिका प्रदान गर्छन्।
तिनीहरूले संकेत अखण्डता, पावर वितरण, र थर्मल व्यवस्थापन सुनिश्चित गर्दछ।
लघुकरण, 5G, AI, र IoT जस्ता प्रवृतिहरूसँग, उन्नत PCBs (जस्तै, HDI, rigid-flex) नवाचारको केन्द्रबिन्दु बनिरहेका छन्।
विश्वव्यापी PCB बजार 2032 सम्म USD ~ 117.53 बिलियन पुग्ने प्रक्षेपण गरिएको छ, बलियो माग प्रतिबिम्बित।
PCB चयन गर्दा, तपाइँ सामान्यतया बीचको निर्णयको सामना गर्नुहुनेछFR4 (कठोर)रकठोर-फ्लेक्स (कठोर + लचिलोको हाइब्रिड)। छनोट तपाईंको उत्पादनको मेकानिकल, विद्युतीय र डिजाइन बाधाहरूमा निर्भर गर्दछ। तल "कसरी / किन / के" प्रश्नहरू तपाईलाई निर्णय गर्न मद्दत गर्न मार्गदर्शन गर्दै छन्:
| विचार | मुख्य प्रश्न | सामान्य मार्गदर्शन |
|---|---|---|
| मेकानिकल तनाव र झुकाव | बोर्डले आफ्नो जीवनचक्रमा कति फ्लेक्स वा झुकाउने अनुभव गर्नेछ? | कडा-फ्लेक्स प्रयोग गर्नुहोस् यदि बारम्बार झुक्नु वा तह आवश्यक छ भने; यदि बोर्ड फ्ल्याट रहन्छ भने FR4। |
| ठाउँ र तौल अवरोधहरू | किन तौल वा कम्प्याक्टनेस महत्वपूर्ण छ? | कठोर-फ्लेक्सले कनेक्टरहरू र अन्तर-बोर्ड तारहरूको आवश्यकतालाई कम गर्न सक्छ, ठाउँ र वजन बचत गर्न सक्छ। |
| लागत र उपज | तपाईको बजेट र अपेक्षित मात्रा के हो? | FR4 उच्च मात्रामा सरल र लागत-प्रभावी छ; कठोर-फ्लेक्स उच्च प्रक्रिया जटिलता र लागत छ। |
| सिग्नल अखण्डता र तह गणना | कति तहहरू / तपाईंको निशानहरू कति घना छन्? | दुबैले उच्च तह गणनालाई समर्थन गर्न सक्छ, तर कठोर-फ्लेक्सले अवरोधित ठाउँहरूमा रूटिङमा मद्दत गर्न सक्छ। |
| थर्मल, कम्पन, विश्वसनीयता | स्थायित्व र विश्वसनीयतालाई किन प्राथमिकता दिनुहुन्छ? | कठोर-फ्लेक्स अक्सर झटका र कम्पन अन्तर्गत राम्रो प्रदर्शन गर्दछ, तर सावधानीपूर्वक डिजाइन गर्नुपर्छ। |
अब दुई संस्करणहरू विस्तृत रूपमा जाँच गरौं।

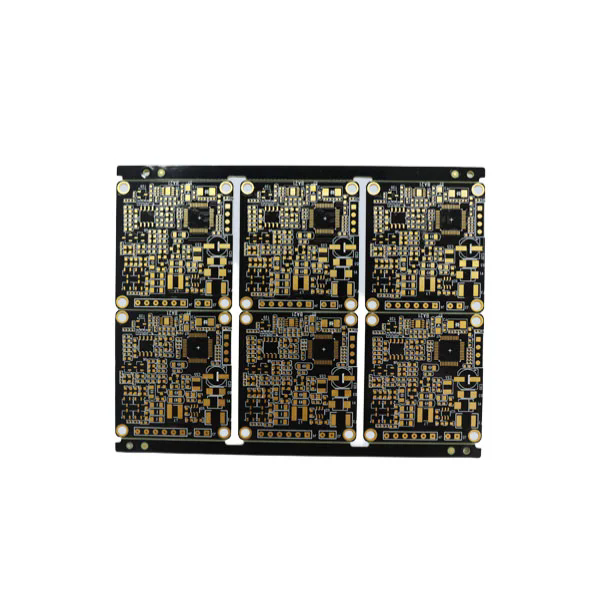

FR4 is the most commonly used substrate for rigid PCBs. "FR" को लागि खडा छज्वाला retardant, र "4" सामग्री को एक ग्रेड हो। यसमा इपोक्सी राल बाइन्डरको साथ बुनेको फाइबरग्लास कपडा हुन्छ।
तल सामान्य को तालिका छFR4 PCBप्यारामिटरहरू (यी नम्बरहरू आपूर्तिकर्ता र Tg ग्रेड अनुसार भिन्न हुन सक्छन्):
| प्यारामिटर | विशिष्ट मान / दायरा | नोट / महत्व |
|---|---|---|
| डाइलेक्ट्रिक स्थिरता (Dk) | ३.८ - ४.८ (१ मेगाहर्ट्जमा) | प्रतिबाधा नियन्त्रण र संकेत ढिलाइलाई असर गर्छ। |
| अपव्यय कारक (Df) | ~०.००९ (१ मेगाहर्ट्जमा) | हानि ट्यान्जेन्ट: उच्च आवृत्तिमा संकेत हानि। |
| विद्युत शक्ति | 800 - 1800 V/mil | डाइलेक्ट्रिक ब्रेकडाउन बल। |
| Tg (ग्लास ट्रान्जिसन टेम्प) | 130°C, 140°C, 150°C, 170°C | उच्च Tg ले राम्रो थर्मल विश्वसनीयता दिन्छ। |
| बोर्ड मोटाई | 0.4 मिमी - 3.2 मिमी (सामान्य) | मेकानिकल / फिट बाधाहरूमा निर्भर गर्दछ। |
| तामा मोटाई | 1 oz (≈35 µm), 2 oz, 3 oz, 4 oz | उच्च वर्तमान मार्गहरूको लागि भारी तामा। |
| न्यूनतम ट्रेस / स्पेसिङ | ~4 मिलि (०.१ मिमी) वा राम्रो | उत्पादन क्षमता मा निर्भर। |
| सतह समाप्त | ENIG, HASL, OSP, इमर्सन एजी, आदि। | सोल्डरबिलिटी, विश्वसनीयतालाई असर गर्छ। |
उपभोक्ता इलेक्ट्रोनिक्स (स्मार्टफोन, पहिरन योग्य, उपकरणहरू)
औद्योगिक नियन्त्रण बोर्ड, AD बोर्ड, बिजुली आपूर्ति
जब बोर्ड समतल रहन्छ, आवश्यक तह वा फ्लेक्स बिना
क्र्याक वा डेलामिनेशन जोखिम बिना झुकाउन वा फ्लेक्स गर्न सकिँदैन (कठोर गिलास + इपोक्सी संरचनाको कारण)
लचिलो इन्टरकनेक्टहरू आवश्यक पर्ने कम्प्याक्ट, बहु-खण्ड इलेक्ट्रोनिक्सका लागि, कठोर-फ्लेक्सलाई प्राथमिकता दिन सकिन्छ।

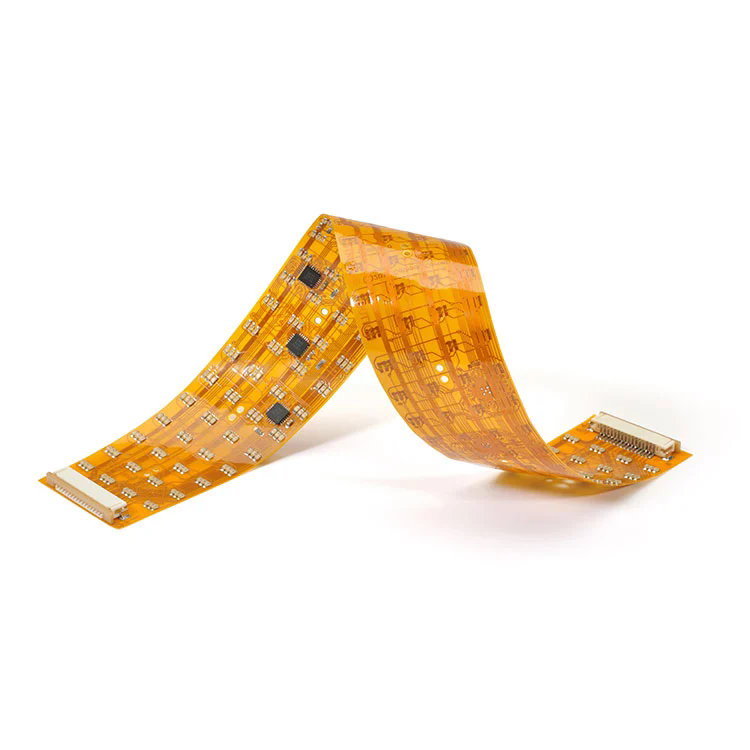

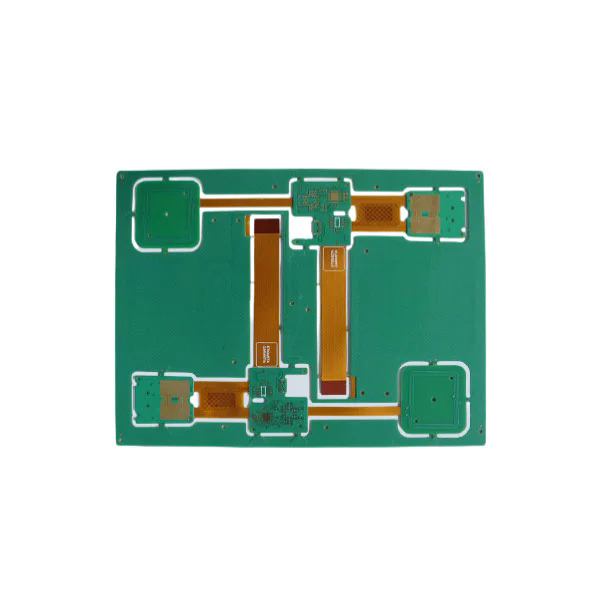

कठोर-फ्लेक्स पीसीबीकठोर सर्किट खण्डहरू (सामान्यतया FR4) र लचिलो सर्किट खण्डहरू (पोलिमाइड, पलिएस्टर, आदि) लाई एक एकीकृत बोर्डमा जोड्दछ। यसले कम्पोनेन्ट माउन्टिङका लागि कडा समर्थन सुरक्षित गर्दै फ्लेक्सिङ, फोल्डिङ र थ्रीडी संरचनालाई सक्षम बनाउँछ।
डिजाइनले सावधानीपूर्वक फ्लेक्स जोनहरू व्यवस्थापन गर्नुपर्छ (बेन्ड रेडियस, लेयर स्ट्याकिंग, कपर ट्रान्जिसन)
कडा र फ्लेक्स तहहरू नियन्त्रित बन्धन र आसंजन उपचार मार्फत टुक्रा टुक्रा हुन्छन्।
विशिष्ट फ्लेक्स सामग्री: पोलिमाइड फिल्महरू, कभरले फिल्महरू, चिपकने तहहरू
तह कोण प्रति तह सीमित छ (जस्तै, पोलिमाइड प्रायः ~ ०.५–२° प्रति तह)।
उद्योग सन्दर्भबाट:
| वस्तु | प्यारामिटर / क्षमता | नोटहरू |
|---|---|---|
| कठोर + फ्लेक्स बोर्ड मोटाई | 0.25 मिमी 6.0 मिमी सम्म (संयुक्त) | तह संयोजन र संरचना मा निर्भर गर्दछ |
| तहहरू | केही डिजाइनहरूमा 32 तहहरू सम्म | बहु-तह कठोर + फ्लेक्स संयोजन |
| न्यूनतम ट्रेस / स्पेसिङ | ०.०७५ मिमी / ०.०७५ मिमी (≈ ३ मिलिमिटर) | उच्च घनत्व फ्लेक्स क्षेत्र |
| न्यूनतम प्वाल आकार / प्याड आकार | 0.10 मिमी / 0.35 मिमी | माइक्रोभियासका लागि, प्वालहरू आदि। |
| अधिकतम तामा मोटाई | 4 औंस (कठोर भाग) | कठोर खण्ड भारी धाराहरूको लागि |
| फ्लेक्स तामा (फ्लेक्स भाग) | 0.5 - 2 औंस | फ्लेक्स क्षेत्रमा हल्का तामा |
| सतह समाप्त विकल्प | ENIG, विसर्जन Ag, OSP, HASL, आदि। | दुबै कठोर र फ्लेक्स खण्डहरूको लागि |
| आसंजन र ल्यामिनेशन | विशेष आसंजन तयारी (प्लाज्मा, ब्राउन अक्साइड) | फ्लेक्स-कठोर बन्धन सुनिश्चित गर्न |
उच्च कम्पन, झटका, सीमित स्थानहरूमा उत्कृष्ट (जस्तै एयरोस्पेस, चिकित्सा उपकरणहरू)
कनेक्टरहरू र अन्तर-बोर्ड तारहरू घटाउँछ/हटाउँछ
एक टुक्रामा कठोर र लचिलो प्रकार्यहरू एकीकृत गरेर विधानसभालाई सरल बनाउँछ
3D सर्किट तह वा बहु-विमान संरचनालाई अनुमति दिन्छ
उच्च उत्पादन जटिलता, अधिक उपज जोखिम
विशेष गरी फ्लेक्स जोनहरूमा विचारशील डिजाइन चाहिन्छ (मोड त्रिज्या, तनाव राहत)
प्रति बोर्ड लागत उच्च छ, तर कम कनेक्टरहरू, केबलहरू, असेंबली चरणहरूको कारण प्रणाली लागत कम हुन सक्छ
Q1: मेरो आवेदनको लागि PCB कति मोटो हुनुपर्छ?
A1: PCB मोटाई मेकानिकल, थर्मल र स्पेस बाधाहरूमा निर्भर गर्दछ। सामान्य कठोर FR4 बोर्डहरू 0.4 mm देखि 3.2 mm सम्म हुन्छन्। कठोर-फ्लेक्स डिजाइनहरूमा, संयुक्त मोटाई प्रायः 0.25 मिमी देखि 6.0 मिमी बीचमा हुन्छ। बोर्ड जति पातलो हुन्छ, त्यति नै लचिलो हुन्छ, तर मेकानिकल स्थिरता घट्छ।
Q2: किन अलग-अलग कठोर र फ्लेक्स बोर्डहरूमा कठोर-फ्लेक्स छनौट गर्ने?
A2: कठोर-फ्लेक्सले कनेक्टरहरू, तारहरू, र विधानसभा चरणहरू घटाउँछ; कम्पन अन्तर्गत विश्वसनीयता सुधार गर्दछ, र कम्प्याक्ट 3D फोल्डिंग सक्षम गर्दछ। यसले दुबै कठोर माउन्टिंग क्षेत्रहरू र लचिलो खण्डहरू एक बोर्डमा एकीकृत गर्दछ।
Q3: FR4 को कुन विद्युतीय गुणहरूले संकेतको अखण्डतालाई सबैभन्दा बढी असर गर्छ?
A3: डाइलेक्ट्रिक स्थिरता (Dk) ले प्रतिबाधा र प्रसार वेगलाई असर गर्छ; अपव्यय कारक (Df) ले सिग्नल हानिलाई असर गर्छ, विशेष गरी उच्च आवृत्तिमा; तामाको मोटाई र ट्रेस ज्यामितिले पनि महत्त्वपूर्ण भूमिका खेल्छ।
मातैपनि, हामी कठोर अनुप्रयोगहरू अनुरूप उच्च प्रदर्शन प्रिन्टेड सर्किट बोर्ड समाधानहरू डिजाइन र निर्माणमा विशेषज्ञ छौं। तपाईलाई मानक FR4 कठोर PCBs वा जटिल रिजिड-फ्लेक्स बोर्डहरू चाहिन्छ, हाम्रो ईन्जिनियरिङ् टोली लेआउट, स्ट्याक-अप, सामग्री चयन, र निर्माण रणनीति अनुकूलन गर्न दशकौंको विशेषज्ञता लागू गर्दछ।
हामी आईपीसी दिशानिर्देशहरू अनुरूप कडा गुणस्तर र विश्वसनीयता मापदण्डहरूको पालना गर्छौं, र HDI, माइक्रोभिया, र नियन्त्रित प्रतिबाधा जस्ता उन्नत प्रक्रियाहरूलाई समर्थन गर्छौं। हाम्रो प्रतिस्पर्धी किनारा लागत, उपज, र तपाईंको उत्पादन आवश्यकताहरूको लागि उन्नत क्षमता सन्तुलनमा निहित छ।
यदि तपाइँ तपाइँको अर्को डिजाइनमा FR4 वा rigid-flex प्रयोग गर्ने वा प्रोटोटाइप वा उत्पादन मापन गर्न आवश्यक छ कि भनेर अन्वेषण गर्दै हुनुहुन्छ भने, Fanyway मद्दत गर्न तयार छ।हामीलाई सम्पर्क गर्नुहोस्आज तपाईंको परियोजना आवश्यकताहरू छलफल गर्न र उद्धरण प्राप्त गर्न।
