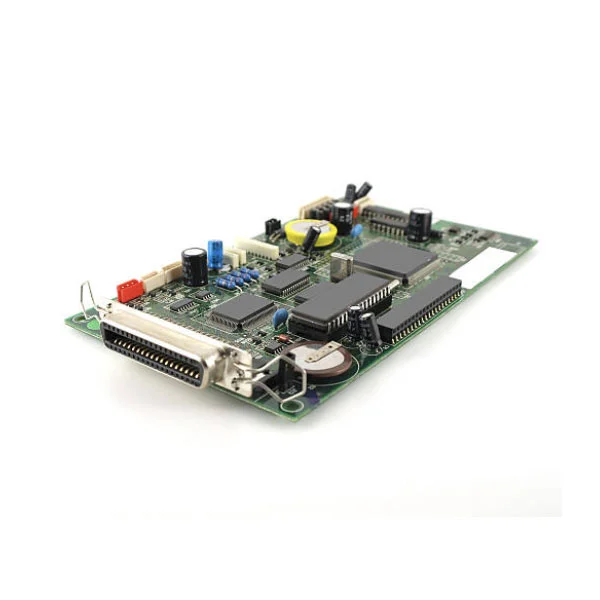

हाइब्रिड एसएमटी THT टेक्नोलोजी पीसीबी असेंबली सेवा

फ्यानवेको हाइब्रिड एसएमटी THT टेक्नोलोजी PCB असेम्ब्ली सेवाले आधारभूत इन्जिनियरिङ चुनौतीलाई सम्बोधन गर्दछ: बोर्डहरू जसलाई उच्च-गति सिग्नल प्रशोधनका लागि फाइन-पिच सतह-माउन्ट उपकरणहरू र पावर ह्यान्डलिङ र मेकानिकल स्थायित्वका लागि प्वालहरूबाट भागहरू आवश्यक पर्दछ। यो सेवा दुई अलग-अलग प्रक्रियाहरूको साधारण संयोजन होइन; यो सावधानीपूर्वक क्रमबद्ध कार्यप्रवाह हो जसले THT सोल्डरिङको समयमा SMT जोइन्टहरूलाई सुरक्षित गर्दछ, थर्मल सुरक्षा पछि मात्र चयनात्मक वा वेभ सोल्डरिङ लागू गर्दछ, र IPC-A-610 कक्षा 2 मापदण्डहरू पूरा गर्ने एसेम्बलीहरू प्रदान गर्दछ। 12 वर्षको मिश्रित-प्रविधि अनुभवको साथ, फ्यानवेले SMT र THT क्षेत्रहरू बीचको महत्वपूर्ण अन्तरक्रियाहरू प्रबन्ध गर्दछ, यो सुनिश्चित गर्दै कि घने चिप प्लेसमेन्टहरू उपज वा विश्वसनीयतामा सम्झौता नगरी ठूला कनेक्टरहरू र पावर उपकरणहरूसँग सहअस्तित्वमा छन्।

मिश्रित सभा कहिले आवश्यक छ?

मिश्रित एसेम्बलीले आधारभूत डिजाइन बाधा समाधान गर्छ: कुनै एकल प्रविधिले प्रत्येक कम्पोनेन्ट प्रकारलाई राम्रोसँग ह्यान्डल गर्दैन।

सिग्नल अखण्डता र घनत्वको लागि, SMT ले 01005 निष्क्रिय, 0.3mm-पिच BGAs, र उच्च-गति इन्टरफेसहरूलाई समर्थन गर्दछ। यी कम्पोनेन्टहरूलाई सटीक सोल्डर पेस्ट प्रिन्टिङ र रिफ्लो प्रोफाइलहरू चाहिन्छ।

शक्ति र मेकानिकल लचिलोपनको लागि, THT ले कनेक्टरहरू, रिलेहरू, ट्रान्सफर्मरहरू, र ठूला क्यापेसिटरहरू ह्यान्डल गर्दछ जुन कम्पन, सम्मिलन चक्र, र उच्च प्रवाहहरू बाँच्नुपर्दछ। थ्रु-होल जोइन्टहरूले 50N भन्दा बढी पुल शक्ति प्रदान गर्दछ, केहि एसएमटी मिल्न सक्दैन।

जब तपाइँको PCB लाई दुबै कोटिहरू चाहिन्छ, हाइब्रिड SMT THT टेक्नोलोजी PCB असेंबली सेवा मात्र व्यावहारिक निर्माण मार्ग बन्छ। सबै कम्पोनेन्टहरूलाई एउटै टेक्नोलोजीमा जबरजस्ती गर्ने प्रयास गर्दा कि त विश्वसनीयता (शक्ति उपकरणहरूको लागि एसएमटी प्रयोग गरेर) वा ठाउँ बर्बाद हुन्छ (फाइन-पिच आईसीहरूको लागि THT प्रयोग गरेर)।

तपाईंको परियोजनालाई मिश्रित सभा आवश्यक छ भने कसरी थाहा पाउने?

तपाईंको सामग्रीको बिल समीक्षा गर्नुहोस्। यदि यसले निम्न समूहहरू समावेश गर्दछ भने, मिश्रित विधानसभा आवश्यक छ।

SMT समूह: BGA, QFP, QFN, LGA, चिप रेसिस्टर/क्यापेसिटरहरू (0402, 0603), वा कुनै पनि कम्पोनेन्टहरू जुन बोर्डमा जाँदैन।

THT समूह: DIP ICs, पिन हेडरहरू, टर्मिनल ब्लकहरू, ठूला इलेक्ट्रोलाइटिक क्यापेसिटरहरू, पावर MOSFET हरू थ्रु-होल ट्याबहरू, ट्रान्सफर्मरहरू, वा बोर्ड मार्फत मेकानिकल फिक्सेसन आवश्यक पर्ने कुनै पनि कम्पोनेन्टहरू।

दुबै समूह भएका बोर्डहरू SMT एक्लै (THT कम्पोनेन्टहरू पिक-एन्ड-प्लेसद्वारा राख्न सकिँदैन) र न त THT एक्लै (फाइन-पिच SMT कम्पोनेन्टहरू ब्रिजिङ बिना वेभ-सोल्डर गर्न सकिँदैन) प्रयोग गरेर कुशलतापूर्वक भेला गर्न सकिँदैन। हाइब्रिड एसएमटी THT टेक्नोलोजी पीसीबी असेंबली सेवा यस सटीक परिदृश्यको लागि डिजाइन गरिएको समाधान हो।

हाम्रो मिश्रित विधानसभा कार्य प्रवाह

हामी THT सोल्डरिङको समयमा एसएमटी जोडहरू जोगाउन एक निश्चित अनुक्रम पालना गर्छौं।

चरण १:सोल्डर पेस्ट प्रिन्टिङ र एसएमटी प्लेसमेन्ट। स्टेन्सिल प्रिन्टिङले एसएमटी प्याडहरूमा पेस्ट मात्र लागू गर्छ। मिश्रित बोर्डहरूको लागि, हामी विभिन्न क्षेत्रहरूमा टाँस्ने मोटाई समायोजन गर्न चरण स्टेंसिलहरू प्रयोग गर्छौं। हाई-स्पीड प्लेसमेन्ट मेसिनहरूले पहिले SMT कम्पोनेन्टहरू माउन्ट गर्छन्।

चरण २:रिफ्लो सोल्डरिंग। SMT जोडहरू पूरा गर्न बोर्डले रिफ्लो ओभन मार्फत जान्छ। यो चरण THT सम्मिलित हुनु अघि हुनुपर्दछ, किनकि रिफ्लो तापमानले धेरै जसो THT कम्पोनेन्टहरू (विशेष गरी प्लास्टिक-बॉडी कनेक्टरहरू) लाई क्षति पुर्‍याउँछ।

चरण ३:THT सम्मिलन। अपरेटरहरू वा स्वचालित इन्सर्सन मेसिनहरूले प्लेटेड प्वालहरू मार्फत THT लिडहरू राख्छन्। कम्पोनेन्टहरू बोर्डको साथ फ्लश बसेका छन्; नेतृत्व सीधा राखिएको छ। सम्मिलन बल नजिकैको SMT सोल्डर जोइन्टहरू क्र्याक गर्न वा PCB लाई वार्प गर्नबाट बच्न नियन्त्रण गरिन्छ।

चरण ४:वेभ वा चयनात्मक सोल्डरिंग। धेरै THT कम्पोनेन्ट भएका बोर्डहरूका लागि, वेभ सोल्डरिङले सबै जोडहरू एउटै पासमा पूरा गर्छ। THT प्याडको नजिक एसएमटी कम्पोनेन्टहरूसँग घने मिश्रित लेआउटहरूका लागि, हामी छनौट सोल्डरिङ लागू गर्छौं। केवल THT प्याडहरूले सोल्डर प्राप्त गर्दछ, सानो छाल उचाइ (2-5mm बनाम 8-12mm परम्परागत) सँग वरपरका SMT जोडहरूमा थर्मल प्रभाव कम गर्न।

चरण ५:ट्रिमिङ, सफाई र निरीक्षण। अतिरिक्त लिडहरू ट्रिम गरिन्छ, फ्लक्स अवशेषहरू सफा गरिन्छ, त्यसपछि AOI दृश्य निरीक्षण, लुकेका जोडहरूको लागि एक्स-रे (BGAs, LGAs), र कार्यात्मक परीक्षण।

उपज निर्धारण गर्ने डिजाइन नियमहरू

तीन DFM नियमहरूले प्रत्यक्ष रूपमा मिश्रित सम्मेलन सफलतालाई असर गर्छ।

क्षेत्र विभाजन: कम्तिमा 3mm क्लियरेन्स राख्नुहोस्। THT कम्पोनेन्टहरू (कनेक्टरहरू, ठूला क्यापेसिटरहरू) बोर्डको किनारा वा कुनाहरू नजिक राख्नुहोस्; फाइन-पिच SMT उपकरणहरू (BGAs) THT क्षेत्रबाट टाढा राख्नुहोस्। कम्तिमा 3mm ग्यापले वेभ सोल्डरिंगको बेला सम्मिलन र सोल्डर स्प्ल्याशको समयमा मेकानिकल हस्तक्षेपलाई रोक्छ।

प्वाल व्यास: 0.1-0.2mm नेतृत्व निकासी अनुमति दिनुहोस्। THT प्याड प्वालहरू घटक नेतृत्व व्यास भन्दा 0.1-0.2mm ठूलो हुनुपर्छ। धेरै तंग र सम्मिलन गाह्रो वा असम्भव हुन्छ; धेरै ढिलो हुन्छ र कम्पोनेन्ट परिवर्तन हुन्छ, जसले गर्दा सोल्डर फिल वा अपर्याप्त कुण्डलीय रिंग सम्पर्क हुन्छ।

ठूला तामाका विमानहरूमा थर्मल राहत: THT प्याडहरू जमिन वा पावर प्लेनहरूमा जडान गरिएका थर्मल राहत प्रवक्ताहरू प्रयोग गर्नुपर्छ। तिनीहरू बिना, तामाको विमानले धेरै चाँडो तातो चलाउँछ, चिसो मिलाप जोड्ने कारण। थप रूपमा, वेभ-सोल्डरिङ क्षेत्रहरू नजिकैको एसएमटी प्याडहरू सोल्डर ब्रिजिङलाई रोक्न उच्च-तापमान टेपले ढाकिएको हुनुपर्छ।

अनुप्रयोगहरू

हाइब्रिड एसएमटी THT टेक्नोलोजी पीसीबी असेंबली सेवा विश्वव्यापी विकल्प होइन; यी क्षेत्रहरूमा अनिवार्य छ।

अटोमोटिभ इलेक्ट्रोनिक्स:ECUs, BMS, ADAS मोड्युलहरूले उच्च-घनत्व प्रोसेसरहरू (SMT) उच्च-वर्तमान कनेक्टरहरू र रिलेहरू (THT) सँग जोड्छन् जसले कम्पन र थर्मल साइकल चलाउँछ।

औद्योगिक नियन्त्रण र विद्युत आपूर्ति:PLCs, सर्वो ड्राइभहरू, र औद्योगिक पावर मोड्युलहरूले नियन्त्रण तर्कको लागि SMT र पावर MOSFETs, ट्रान्सफर्मरहरू, र ठूला क्यापेसिटरहरूको लागि THT प्रयोग गर्दछ जसलाई प्रभावकारी ताप डुब्न आवश्यक पर्दछ।

चिकित्सा उपकरणहरू:बिरामी मोनिटरहरू र निदान उपकरणहरू सेन्सर फ्रन्ट-एन्डहरूका लागि SMT र पावर कनेक्टरहरू र बारम्बार-म्याटेड इन्टरफेसहरूका लागि THT मा निर्भर हुन्छन् जहाँ मेकानिकल स्थायित्व महत्त्वपूर्ण हुन्छ।

एयरोस्पेस र रक्षा:उच्च-विश्वसनीयता प्रणालीहरूले आघात र कम्पनको अधीनमा सबै जडानहरूको लागि THT निर्दिष्ट गर्दछ, जबकि SMT ले प्रशोधन कोरहरू ह्यान्डल गर्दछ। एकल बोर्डमा दुवै आवश्यकताहरू पूरा गर्ने एक मात्र तरिका मिश्रित विधानसभा हो।

मिश्रित सभाको लागि फ्यानवे किन छनौट गर्नुहोस्?

1. समर्पित मिश्रित-प्रविधि अनुभव को 12 वर्ष। हामीले हाम्रो स्थापनादेखि नै SMT-THT मिश्रित सभामा विशेषज्ञता हासिल गरेका छौं। हाम्रो टोलीले कुन लेआउटले वेभ-सोल्डरिङ ब्रिजहरू निम्त्याउँछ, कुन इन्सर्सनले एसएमटी जोइन्टहरू क्र्याक गर्छ र कुन थर्मल प्रोफाइलहरूले दुवै प्रविधिहरूलाई सुरक्षित गर्छ भन्ने कुरा बुझ्दछ। यो ज्ञान वर्षौंको उत्पादन डाटाबाट मात्र आउँछ, पाठ्यपुस्तकहरूबाट होइन।

2. IPC-A-610 कक्षा 2 र ISO 9001:2015 प्रमाणित। प्रत्येक बोर्ड AOI, एक्स-रे, र कार्यात्मक परीक्षण मार्फत जान्छ। मेडिकल र अटोमोटिभ ग्राहकहरूका लागि, हामी ISO 13485 र IATF 16949 संग पूर्ण ट्रेसबिलिटी अनुरूप प्रदान गर्दछौं।

3. DFM देखि डेलिभरी सम्म एक-स्टप सेवा। हामी तपाईंको Gerber र BOM को समीक्षा गर्छौं, कम्पोनेन्टहरू खरिद गर्छौं, SMT र THT असेम्ब्ली गर्छौं, र अन्तिम परीक्षण सञ्चालन गर्छौं। तपाईंले पूर्ण रूपमा भेला भएको, परीक्षण गरिएको बोर्ड प्राप्त गर्नुहुन्छ, धेरै विक्रेताहरूलाई समन्वय गर्न आवश्यक पर्दैन।

4. प्रोटोटाइप देखि उच्च-भोल्युम सम्म लचिलो भोल्युमहरू। मानक मिश्रित सभाहरूको लागि कुनै NRE छैन। जटिल बोर्डहरूको लागि, हामी उत्पादन सुरु हुनु अघि इन्जिनियरिङ समीक्षा र प्रक्रिया अनुकूलन प्रदान गर्दछौं।

FAQ

प्रश्न: मिश्रित विधानसभा को लागी विशिष्ट नेतृत्व समय के हो?
A: प्रोटोटाइपहरूले 5-7 कार्य दिनहरू लिन्छन्। सानो भोल्युम (1000 pcs मुनि) 7-10 दिन लाग्छ। ठूला भोल्युमहरू केस द्वारा केस मूल्याङ्कन गरिन्छ, सामान्यतया 10-15 कार्य दिनहरू।

प्रश्न: वेभ सोल्डरिङको सट्टा चयनात्मक सोल्डरिङ कहिले प्रयोग गर्नुपर्छ?
A: जब फाइन-पिच एसएमटी कम्पोनेन्टहरू (BGAs, QFNs) THT प्याडको 5mm भित्र हुन्छन्, वा जब THT कम्पोनेन्टहरू तातो-संवेदनशील हुन्छन् (जस्तै, प्लास्टिकको घरहरूसँग कनेक्टरहरू)। चयनात्मक सोल्डरिङले THT जोइन्टहरूमा मात्र ताप लागू गर्छ, नजिकैका SMT यन्त्रहरूलाई सुरक्षित राख्छ।

प्रश्न: के मिश्रित असेंबलीलाई विशेष पीसीबी सामग्री चाहिन्छ?
A: मानक FR-4 धेरै जसो केसहरूको लागि पर्याप्त छ। यद्यपि, यदि बोर्डले उच्च-शक्ति THT कम्पोनेन्टहरू (ट्रान्सफर्मर, पावर MOSFETs) बोक्छ भने, हामी तरंग-सोल्डरिङ थर्मल झटका सामना गर्न उच्च-Tg सामग्री (Tg ≥ 150°C) सिफारिस गर्छौं।

प्रश्न: के SMT र THT कम्पोनेन्टहरू एउटै बोर्ड साइडमा राख्न सकिन्छ?
A: हो। दुबै माथिल्लो छेउमा राख्नु सामान्य छ, तरंग सोल्डरिंगको लागि तलको छेउ सफा छोडेर। SMT प्याड र THT प्वालहरू बीच कम्तिमा 2-3mm क्लियरेन्स राख्नुहोस्।

प्रश्न: के फ्यानवेले नेतृत्व-मुक्त सोल्डरिंगलाई समर्थन गर्दछ?
A: हो। हाम्रो रिफ्लो र वेभ सोल्डरिङ प्रणालीहरू SAC305 र अन्य लीड-फ्री मिश्रहरूसँग पूर्ण रूपमा उपयुक्त छन्, तापमान प्रोफाइलहरू तदनुसार सेट गरिएको छ।

तपाईंको परियोजनाको लागि मिश्रित असेंबली मूल्याङ्कन चाहिन्छ? तपाईंको Gerber फाइलहरू र BOM हाम्रो इन्जिनियरिङ टोलीलाई पठाउनुहोस्। हामी 24 घण्टा भित्र DFM रिपोर्ट र उद्धरण प्रदान गर्नेछौं।
