साना, छिटो, र अधिक शक्तिशाली इलेक्ट्रोनिक उपकरणहरू तिर अथक धक्काले छापिएको सर्किट बोर्ड टेक्नोलोजीमा महत्त्वपूर्ण नवीनता ल्याएको छ। उच्च-घनत्व इन्टरकनेक्ट (HDI) PCBs आजको सबैभन्दा उन्नत इलेक्ट्रोनिक्सको लागि आधार बनेको छ-स्मार्टफोन र पहिरन योग्यहरूदेखि मोटर वाहन सुरक्षा प्रणाली र मेडिकल इम्प्लान्टहरू। हामी के बनाउँछ जाँच गर्छौंHDI PCBपरम्परागत बोर्डहरू भन्दा फरक, मुख्य प्रविधिहरू समावेश छन्, र कसरीफ्यानवेको निर्माण क्षमताहरूले यी जटिल, उच्च-विश्वसनीयता बोर्डहरूको उत्पादनलाई समर्थन गर्दछ। हामी आधुनिक HDI निर्माणलाई परिभाषित गर्ने डिजाइन विचारहरू, सामग्री छनौटहरू, र गुणस्तर मापदण्डहरू अन्वेषण गर्छौं।

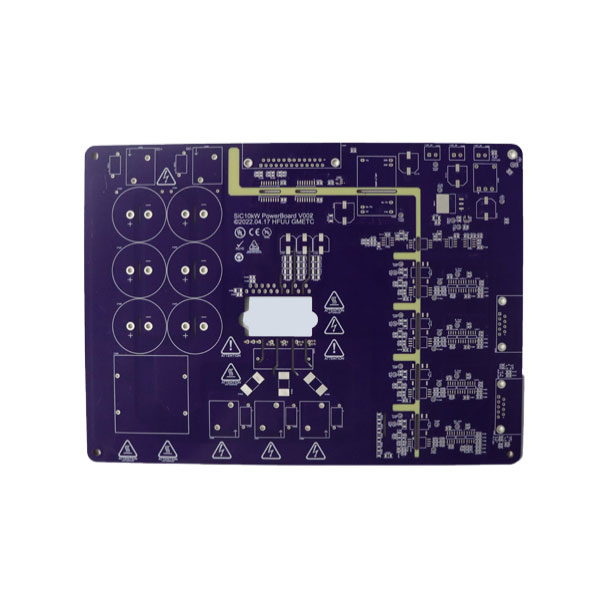

मुद्रित सर्किट बोर्ड लगभग हरेक इलेक्ट्रोनिक उपकरण को आधार हो। यन्त्रहरू अधिक शक्तिशाली र अधिक कम्प्याक्ट भएकाले, PCB मा राखिएको मागहरू नाटकीय रूपमा बढेको छ। थ्रु-होल कम्पोनेन्टहरू र फराकिलो ट्रेसहरू भएका मानक पीसीबीहरू अब धेरै आधुनिक अनुप्रयोगहरूको लागि पर्याप्त छैनन्। उच्च कम्पोनेन्ट घनत्व, द्रुत सिग्नल गति, र कम फारम कारकहरूको आवश्यकताले उच्च-घनत्व इन्टरकनेक्ट टेक्नोलोजीलाई अपनाउन प्रेरित गरेको छ।
HDI PCBs ले फाइन लाइनहरू र स्पेसहरू, सानो वियास, र उच्च जडान प्याड घनत्वहरूको संयोजन मार्फत प्रति एकाइ क्षेत्रको ठूलो तारिङ घनत्व प्राप्त गर्दछ। यी बोर्डहरूले साना ठाउँहरूमा थप कार्यक्षमताको एकीकरणलाई सक्षम बनाउँछन् - 5G संचार पूर्वाधारदेखि चिकित्सा निदान उपकरणहरू र सवारी साधनहरूमा उन्नत चालक सहायता प्रणालीहरू सम्मका अनुप्रयोगहरूको लागि आवश्यकता।
फ्यानवे टेक्नोलोजीपीसीबी निर्माण, एसेम्बली र परीक्षणमा १२ वर्षभन्दा बढी अनुभव भएको चीनमा आधारित इलेक्ट्रोनिक उत्पादन सेवा प्रदायक हो। कम्पनीले PCB लेआउट र डिजाइन देखि समाप्त उत्पादन डेलिभरी सम्म अन्त देखि अन्त समाधान प्रदान गर्दछ। यस लेखले HDI PCB टेक्नोलोजी, यसमा संलग्न उत्पादन प्रक्रियाहरू, र फ्यानवेलाई उच्च-घनत्व इन्टरकनेक्ट समाधानहरू चाहिने ग्राहकहरूको लागि साझेदार बनाउने क्षमताहरूमा वस्तुनिष्ठ रूप प्रदान गर्दछ।
HDI PCB हरू धेरै मुख्य विशेषताहरू द्वारा पारंपरिक PCBs बाट भिन्न हुन्छन् जसले उच्च घटक घनत्व र राम्रो विद्युतीय प्रदर्शन सक्षम गर्दछ।
HDI बोर्डहरूले ट्रेस चौडाइ र खाली ठाउँहरू 2.5 mil (0.0635 mm) वा सोभन्दा कम प्राप्त गर्न सक्छन्। यसले धेरै तह वा ओभरसाइज बोर्डहरूको आवश्यकता बिना BGAs (बल ग्रिड एरे) जस्ता उच्च-पिन-काउन्ट कम्पोनेन्टहरू जडान गर्न सम्भव बनाउँदै, दिइएको क्षेत्रमा थप राउटिङ गर्न अनुमति दिन्छ।
पारम्परिक थ्रु-होल वियासको विपरीत जुन सम्पूर्ण बोर्ड मोटाईबाट पार हुन्छ, माइक्रोभियाहरू सानो-व्यास वियास हुन्-सामान्यतया 150μm भन्दा कम-जसले छेउछाउका तहहरूलाई जोड्दछ। सानो साइजले दिइएको क्षेत्रमा थप वियासको लागि अनुमति दिन्छ र via आफैले खपत गरेको ठाउँ घटाउँछ।
ब्लाइन्ड वियासले बाहिरी तहलाई भित्री तहमा पूरै बोर्डमा प्रवेश नगरी जोड्दछ। गाडिएको वियासले बाहिरी सतहहरूमा नपुगेको भित्री तहहरू जडान गर्दछ। यी प्रकारहरू मार्फत बाहिरी तहहरूमा ठाउँ खपत नगरी थप जटिल अन्तरसम्बन्धहरूको लागि अनुमति दिन्छ।
तामाको तहहरू बीचको इन्सुलेट तहहरू HDI बोर्डहरूमा पातलो हुन्छन्, जसले बोर्डको समग्र मोटाई कम गर्न र छोटो सिग्नल पथहरू मार्फत सिग्नल अखण्डता सुधार्न योगदान दिन्छ।
यी सुविधाहरूले सामूहिक रूपमा महत्त्वपूर्ण बोर्ड आकार घटाउन सक्षम पार्छ-कहिलेकाहीं पारंपरिक डिजाइनहरूको तुलनामा 60% सम्म-बिजुलीको कार्यसम्पादन कायम राख्न वा सुधार गर्दा।
सबै HDI बोर्डहरू बराबर छैनन्। एचडीआई डिजाइनको जटिलता सामान्यतया बिल्ड-अप तहहरूको संख्या र समावेश संरचनाहरूद्वारा वर्गीकृत गरिन्छ।
| कक्षा | संरचना | जटिलता | सामान्य अनुप्रयोगहरू |
| HDI कक्षा १ | 1+N+1 | कम | आधारभूत उपभोक्ता इलेक्ट्रोनिक्स, साधारण उपकरणहरू |
| HDI कक्षा २ | 2+N+2 | मध्यम | उन्नत उपभोक्ता इलेक्ट्रोनिक्स, मोटर वाहन इन्फोटेनमेन्ट |
| HDI कक्षा ३ | ३+N+३ | उच्च | उच्च प्रदर्शन यन्त्रहरू, 5G पूर्वाधार, AI प्रणालीहरू |
| HDI कक्षा ४ | 4+N+4 | अति उच्च | अत्याधुनिक अनुप्रयोगहरू, अर्धचालक प्याकेजिङ्ग |
संरचना नोटेशनमा "N" ले कोर तहहरूको संख्या प्रतिनिधित्व गर्दछ। उच्च जटिलता बोर्डहरूलाई थप परिष्कृत निर्माण प्रक्रियाहरू र कडा प्रक्रिया नियन्त्रण आवश्यक पर्दछ।
फ्यानवेHDI PCB आवश्यकताहरूको विस्तृत दायरालाई समर्थन गर्न निर्माण क्षमताहरू विकास गरेको छ। निम्न तालिकाले उपलब्ध कुञ्जी क्षमताहरूको सारांश दिन्छ।
| क्षमता | दायरा |
| तह गणना | 1 - 108 तहहरू |
| समाप्त बोर्ड मोटाई | 0.2 मिमी - 10.0 मिमी |
| अधिकतम प्यानल आकार | 610 मिमी × 1200 मिमी |
| समाप्त तामा मोटाई | 0.5 औंस - 12 औंस |
| न्यूनतम रेखा चौडाइ / स्पेस | २.५ मिलि / २.५ मिलि |
| न्यूनतम समाप्त प्वाल आकार | ०.१ मिमी |
| अधिकतम पक्ष अनुपात | २५:१ |
| प्रतिबाधा नियन्त्रण सहिष्णुता | ±१०% |
कम्पनीले HASL (LF), ENIG (इमर्सन गोल्ड), इमर्सन टिन, इमर्सन सिल्भर, ओएसपी, र गोल्ड फिंगरहरू सहित सतह फिनिशको दायरा पनि प्रदान गर्दछ, जसले ग्राहकहरूलाई उनीहरूको विशिष्ट अनुप्रयोग र वातावरणीय आवश्यकताहरूको लागि उपयुक्त फिनिश चयन गर्न अनुमति दिन्छ।
HDI PCBs सामान्यतया अनुप्रयोगहरूमा प्रयोग गरिन्छ जहाँ विश्वसनीयता महत्वपूर्ण छ।फ्यानवेअन्तर्राष्ट्रिय मापदण्डहरू पूरा गर्ने आफ्नो प्रतिबद्धतालाई प्रतिबिम्बित गर्ने धेरै गुणस्तर प्रमाणपत्रहरू राख्छ।
• ISO 9001: 2015- गुणस्तर व्यवस्थापन प्रणाली प्रमाणीकरण।
• IATF 16949:2016- मोटर वाहन उद्योग गुणस्तर व्यवस्थापन मानक।
• ISO 13485:2016- मेडिकल उपकरण गुणस्तर व्यवस्थापन प्रणाली प्रमाणीकरण।
कम्पनीले IPC मापदण्डहरूको पनि पालना गर्दछ, जसमा IPC-A-600G मुद्रित बोर्डहरूको स्वीकार्यता र IPC-6012 कठोर PCBs को कार्यसम्पादन विशिष्टताको लागि समावेश छ। HDI PCB उत्पादन IPC कक्षा 2 र कक्षा 3 मापदण्डहरूमा उपलब्ध छ, कक्षा 3 ले मिशन-महत्वपूर्ण अनुप्रयोगहरूको लागि उच्चतम स्तर प्रतिनिधित्व गर्दछ।
वातावरणीय अनुपालनमा UL सुरक्षा प्रमाणीकरण, खतरनाक पदार्थ प्रतिबन्धको लागि RoHS अनुपालन, र REACH रासायनिक अनुपालन समावेश छ।
A: HDI PCBs ले राम्रो ट्रेस चौडाइ (2.5 mil सम्म), सानो वियास (150μm भन्दा कम माइक्रोभिया), र उच्च जडान प्याड घनत्व सुविधा दिन्छ। तिनीहरू मानक PCBs को तुलनामा राम्रो संकेत अखण्डता संग अधिक कम्प्याक्ट डिजाइन सक्षम गर्दछ।
A: माइक्रोभियाहरू सानो-व्यासको वियास हुन्, सामान्यतया 150μm भन्दा कम, जसले छेउछाउका तहहरूलाई जोड्दछ। तिनीहरूको सानो साइजले उच्च राउटिंग घनत्वको लागि अनुमति दिन्छ र संरचना मार्फत खपत हुने ठाउँलाई कम गर्छ।
A: फ्यानवेले डिजाइन आवश्यकताहरू र सामग्री चयनको आधारमा 108 तहसम्म HDI PCBs उत्पादन गर्न सक्छ।
A: Fanway सँग ISO 9001:2015, IATF 16949:2016, र ISO 13485:2016 प्रमाणपत्रहरू छन्। कम्पनीले IPC मापदण्डहरूको पनि पालना गर्दछ र UL, RoHS, र REACH अनुपालन कायम राख्छ।
A: उपलब्ध फिनिशहरूमा HASL (LF), ENIG (इमर्सन गोल्ड), इमर्सन टिन, इमर्सन सिल्भर, OSP, र सुनका औंलाहरू समावेश छन्। छनौट अनुप्रयोगको सोल्डरिंग आवश्यकताहरू र वातावरणीय अवस्थाहरूमा निर्भर गर्दछ।
HDI PCBप्रविधि आधुनिक इलेक्ट्रोनिक उपकरणहरूको लागि आवश्यक भएको छ जसलाई साना फारम कारकहरूमा उच्च कार्यक्षमता चाहिन्छ। फाइन ट्रेसहरू, माइक्रोभियाहरू, र उन्नत सामग्रीहरूको संयोजनले डिजाइनहरू सक्षम बनाउँछ जुन परम्परागत PCB प्रविधिसँग सम्भव हुँदैन।
फ्यानवे लेयर गणनाहरू 108 सम्म, न्यूनतम ट्रेस चौडाइ 2.5 mil, र उच्च-फ्रिक्वेन्सी र उच्च-गति सामग्रीहरूको दायराको लागि समर्थन सहित HDI PCB निर्माण क्षमताहरूको एक विस्तृत सेट प्रदान गर्दछ। ISO 9001, IATF 16949, र ISO 13485 लगायत कम्पनीको गुणस्तर प्रमाणपत्रहरूले अटोमोटिभ, मेडिकल, र अन्य माग गरिएका अनुप्रयोगहरूको आवश्यकताहरू पूरा गर्ने आफ्नो प्रतिबद्धतालाई प्रतिबिम्बित गर्दछ।
द्रुत प्रोटोटाइप विकल्पहरू र निःशुल्क DFM विश्लेषणको साथ, Fanway ले नयाँ HDI डिजाइनहरू विकास गर्ने ग्राहकहरूलाई व्यावहारिक समर्थन प्रदान गर्दछ। यदि तपाइँ तपाइँको परियोजना को लागी एक भरपर्दो साझेदार खोज्दै हुनुहुन्छ भने, हामी तपाइँलाई आमन्त्रित गर्दछौंसम्पर्क गर्नुहोस्फ्यानवेआज। प्राविधिक टोलीले डिजाइन निर्देशन, सामग्री सिफारिसहरू, र तपाइँको विशिष्ट आवश्यकताहरू अनुरूप प्रतिस्पर्धी मूल्य निर्धारण प्रदान गर्न सक्छ। कुराकानी सुरु गर्न कम्पनीको वेबसाइट वा इमेल मार्फत सम्पर्क गर्नुहोस्।
