सतह माउन्ट पीसीबी विधानसभा के हो र यो किन फरक छ?

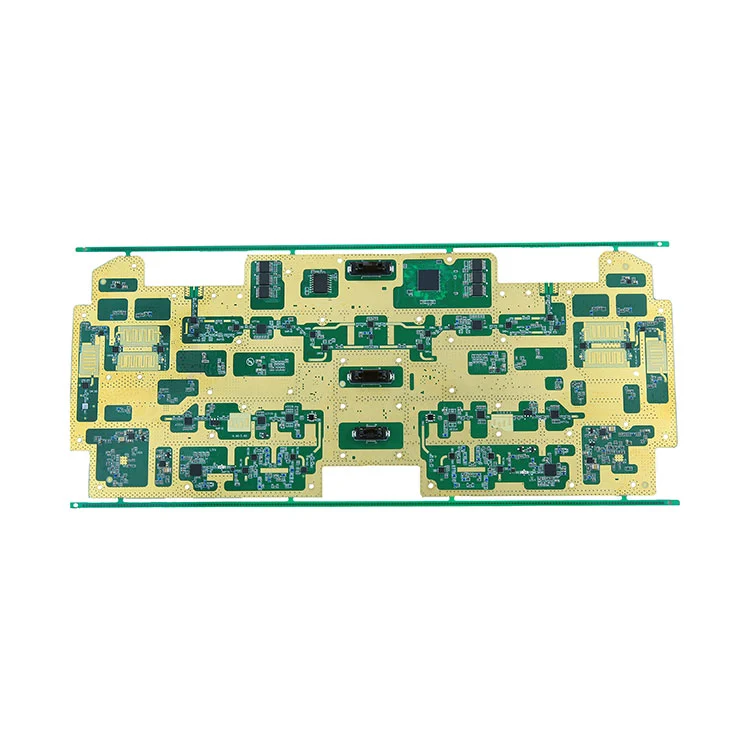

सतह माउन्ट पीसीबी विधानसभा के हो?

सतह माउन्ट PCB असेंबलीले इलेक्ट्रोनिक असेंबली प्रक्रियालाई बुझाउँछ जहाँ कम्पोनेन्टहरू प्वालहरू मार्फत घुसाउनुको सट्टा प्रिन्ट गरिएको सर्किट बोर्ड (PCB) को सतहमा सीधा माउन्ट गरिन्छ। यो प्रक्रिया सतह माउन्ट टेक्नोलोजी (SMT) र सतह माउन्ट उपकरणहरू (SMDs) मा निर्भर गर्दछ, जसले उच्च कम्पोनेन्ट घनत्व र कम उत्पादन लागतको लागि अनुमति दिन्छ। SMT यसको दक्षता, स्केलेबिलिटी, र प्रदर्शन लाभहरूको कारणले इलेक्ट्रोनिक्स उद्योगमा सर्वव्यापी भएको छ।

सतह माउन्ट टेक्नोलोजी कसरी थ्रु-होलबाट फरक छ?

सर्फेस माउन्ट टेक्नोलोजी (SMT) र थ्रु-होल टेक्नोलोजी (THT) बीचको प्राथमिक भिन्नता PCB मा विद्युतीय कम्पोनेन्टहरू कसरी जोडिएको छ भन्ने कुरामा निहित छ:

किन सतह माउन्ट पीसीबी विधानसभा प्रयोग?

• उच्च घटक घनत्व:SMT ले साना बोर्डहरूमा थप भागहरूको लागि अनुमति दिन्छ।
• कम उत्पादन लागत:स्वचालनले श्रम लागत र पुनरावृत्ति त्रुटिहरू कम गर्दछ।
• परिष्कृत विद्युत प्रदर्शन:SMT ले सिसाको लम्बाइ घटाउँछ, सिग्नल गुणस्तर सुधार गर्छ।
• छिटो उत्पादन चक्र:स्वचालित पिक-एन्ड-प्लेस र रिफ्लो प्रक्रियाहरूले उत्पादनलाई गति दिन्छ।
• डिजाइन लचीलापन:दुवै बोर्ड सतहहरू आबादी गर्न सकिन्छ।

कुन कम्पोनेन्टहरू सामान्यतया सतह माउन्ट PCB असेंबलीमा प्रयोग गरिन्छ?

SMT मा धेरै घटक प्रकारहरू समावेश छन्। यहाँ सबैभन्दा सामान्यहरू छन्:

सतह माउन्ट असेंबलीमा मुख्य प्रक्रिया चरणहरू के हुन्?

1. स्टिन्सिल मुद्रण:पिसीबी प्याडमा स्ट्यान्सिल प्रयोग गरी सोल्डर पेस्ट लगाइन्छ।
2. छान्ने र स्थान:मेसिनहरूले SMD हरू सोल्डर पेस्टमा ठीकसँग राख्छन्।
3. रिफ्लो सोल्डरिंग:PCB सोल्डर पेस्ट पिघ्नको लागि रिफ्लो ओभन मार्फत जान्छ।
4. निरीक्षण र गुणस्तर नियन्त्रण:AOI, एक्स-रे, र अप्टिकल जाँचहरूले एसेम्बली शुद्धता प्रमाणित गर्दछ।
5. अन्तिम परीक्षण:कार्यात्मक परीक्षणहरूले प्रदर्शन पुष्टि गर्दछ।

साझा सभाका चुनौतीहरूको सामना कसरी गर्ने?

एसएमटी एसेम्बलीले धेरै चुनौतिहरूको सामना गर्न सक्छ, जस्तै टम्बस्टोनिङ, सोल्डर ब्रिजिङ, र खुला सर्किटहरू। उत्तम अभ्यासहरू समावेश छन्:

• पीसीबी लेआउट अप्टिमाइज गर्नुहोस्:सोल्डर समस्याहरू कम गर्नको लागि उचित प्याड डिजाइन र स्पेसिङ।
• रिफ्लो प्रोफाइल ट्युन गर्नुहोस्:लगातार सोल्डर जोइन्टहरूको लागि अनुकूलित तापमान प्रोफाइलहरू।
• उच्च गुणस्तरीय सामग्री प्रयोग गर्नुहोस्:भरपर्दो मिलाप पेस्ट र घटक स्थिरता सुधार।
• बलियो QA प्रदर्शन गर्नुहोस्:AOI, X-ray, र ICT प्रयोग गर्नुहोस् दोषहरू चाँडै पत्ता लगाउन।

SMT को लागि कुन सामग्री चाहिन्छ?

सतह माउन्ट विधानसभा गुणस्तर र विश्वसनीयता कसरी सुनिश्चित गर्ने?

उच्च गुणस्तरको सतह माउन्ट असेंबलीलाई कडा परीक्षण र प्रमाणीकरण चाहिन्छ। मुख्य विधिहरू समावेश छन्:

• स्वचालित अप्टिकल निरीक्षण (AOI):हराएको घटक, ध्रुवता, र सोल्डर समस्याहरू पत्ता लगाउँदछ।
• एक्स-रे निरीक्षण:लुकेका सोल्डर संयुक्त दोषहरू प्रकट गर्दछ।
• इन-सर्किट परीक्षण (ICT):कम्पोनेन्ट स्तरमा विद्युतीय कार्यसम्पादन परीक्षण गर्दछ।
• कार्यात्मक परीक्षण:वास्तविक अवस्थाहरूमा पूर्ण सर्किट व्यवहार प्रमाणित गर्दछ।

संयुक्त QA ले PCB ले आधुनिक इलेक्ट्रोनिक्समा अपेक्षित प्रदर्शन र विश्वसनीयता मापदण्डहरू पूरा गर्ने सुनिश्चित गर्दछ।

सतह माउन्ट पीसीबी असेंबलीमा भविष्यका प्रवृत्तिहरू के हुन्?

धेरै प्रमुख प्रवृतिहरूले SMT को भविष्यलाई आकार दिइरहेका छन्:

• लघुकरण:साना फारम कारकहरू र माइक्रो-SMD कम्पोनेन्टहरू।
• उन्नत स्वचालन:एआई-संचालित पिक-एन्ड-प्लेस र वास्तविक-समय प्रक्रिया प्रतिक्रिया।
• थ्रीडी प्रिन्टेड इलेक्ट्रोनिक्स:Additive निर्माण SMT संग एकीकृत।
• स्मार्ट निरीक्षण:मेसिन लर्निङले दोष पत्ता लगाउने कामलाई बढाउँछ।

यी प्रवृतिहरूले सतह माउन्ट PCB असेंबलीको विकास, प्रदर्शन सुधार र उत्पादन चक्र घटाउन जारी रहेको सुनिश्चित गर्दछ।

बारम्बार सोधिने प्रश्नहरू

सतह माउन्ट पीसीबी विधानसभा के हो?

सतह माउन्ट PCB असेंबलीले एसएमटी प्रक्रियाहरू प्रयोग गरेर पीसीबीको सतहमा इलेक्ट्रोनिक कम्पोनेन्टहरू सीधा माउन्ट गर्ने प्रक्रियालाई बुझाउँछ। यसले धेरै आधुनिक इलेक्ट्रोनिक्समा पारम्परिक थ्रु-होल असेंबलीलाई प्रतिस्थापन गर्दछ किनभने यसको दक्षता र लघुकरण लाभहरू।

सतह माउन्ट टेक्नोलोजीले कसरी प्रदर्शन सुधार गर्छ?

SMT ले नेतृत्वको लम्बाइ घटाएर प्रदर्शन सुधार गर्छ, जसले इन्डक्टन्स र प्रतिरोधलाई कम गर्छ। यसले संकेतको अखण्डता बढाउँछ र बोर्डहरूलाई कम आवाजको साथ उच्च आवृत्तिहरूमा सञ्चालन गर्न अनुमति दिन्छ।

सतह माउन्ट एसेम्बलीबाट कुन उद्योगले बढी फाइदा लिन्छ?

उपभोक्ता इलेक्ट्रोनिक्स, अटोमोटिभ, मेडिकल उपकरणहरू, एयरोस्पेस, र दूरसंचार जस्ता उद्योगहरू कम्प्याक्ट, भरपर्दो, र उच्च-प्रदर्शन इलेक्ट्रोनिक सम्मेलनहरूको आवश्यकताको कारणले SMT मा धेरै निर्भर हुन्छन्।

सतह माउन्ट असेंबलीमा कस्ता चुनौतीहरू छन्?

चुनौतिहरूमा धेरै साना कम्पोनेन्टहरू प्रबन्ध गर्ने, सटीक सोल्डर पेस्ट अनुप्रयोग सुनिश्चित गर्ने, र टम्बस्टोनिङ वा सोल्डर ब्रिजहरू जस्ता दोषहरू बेवास्ता गर्ने समावेश छ। यी समस्याहरूलाई कम गर्न उन्नत प्रक्रिया नियन्त्रण र निरीक्षण प्रणाली आवश्यक छ।

किन SMT मा गुणस्तर नियन्त्रण महत्त्वपूर्ण छ?

गुणस्तर नियन्त्रणले समाप्त उत्पादनहरूमा विश्वसनीयता र कार्यक्षमता सुनिश्चित गर्दछ। उच्च घनत्व कम्पोनेन्टहरू र स्वचालित असेंबलीको साथ, दोषहरूले तुरुन्तै फिल्डमा विफलता निम्त्याउन सक्छ। AOI र एक्स-रे निरीक्षण जस्ता प्रक्रियाहरूले अन्तिम परीक्षण अघि समस्याहरू समात्छन्।
