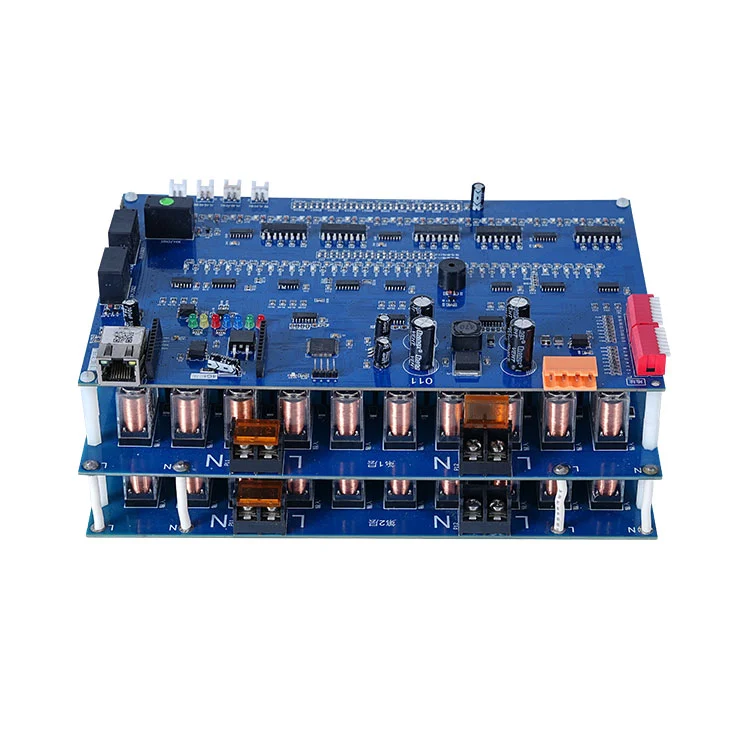

फ्यानवेएसएमटी पीसीबी विधानसभासैद्धान्तिक प्लेसमेन्ट गति भन्दा बाहिर व्यावहारिक उत्पादन प्रदर्शन प्रदान गर्दछ। वास्तविक दक्षता बोर्ड डिजाइन, कम्पोनेन्ट, निरीक्षण र इलेक्ट्रोनिक्स निर्माण मा आपूर्ति श्रृंखला द्वारा प्रभावित छ।
इलेक्ट्रोनिक्स निर्माण क्षेत्र भर, प्लेसमेन्ट गति अक्सर सैद्धांतिक सर्तहरूमा उद्धृत गरिएको छ। यद्यपि, वास्तविक-विश्व प्रदर्शन बोर्ड जटिलता, कम्पोनेन्ट मिक्स, निरीक्षण चक्र, र आपूर्ति श्रृंखला स्थिरतामा निर्भर गर्दछ। यसैले कम्पोनेन्ट-प्रति-घण्टा (CPH) मेट्रिक्सलाई पृथक फिगरको रूपमा नभई फराकिलो उत्पादन प्रणाली भित्र बुझ्नुपर्छ।
आजको इलेक्ट्रोनिक्स उत्पादन परिदृश्यमा, PCB असेंबली लाइनहरू अब पीक मेसिन गतिद्वारा शुद्ध रूपमा मूल्याङ्कन गरिँदैन। यसको सट्टा, तिनीहरू गुणस्तर अवरोधहरू अन्तर्गत दिगो थ्रुपुट द्वारा मापन गरिन्छ।
एक उच्च-गति पिक-एन्ड-प्लेस मेसिनले अत्यधिक उच्च सैद्धान्तिक प्लेसमेन्ट दरहरूको विज्ञापन गर्न सक्छ, तर वास्तविक उत्पादन उत्पादन निम्नद्वारा आकारको हुन्छ:
- कम्पोनेन्ट साइज भिन्नता (01005 देखि ठूला BGAs)
- नियुक्ति सटीकता आवश्यकताहरू
- निरीक्षण पज (SPI, AOI, एक्स-रे)
- उत्पादन रन बीच परिवर्तन समय
- प्रोग्रामिङ अप्टिमाइजेसन र फिडर सेटअप
यसको मतलब यो हो कि "प्रति घण्टा घटक" एक निश्चित मान भन्दा गतिशील दायरा हो।
धेरैजसो आधुनिक SMT प्रणालीहरू मेसिन स्तरमा कम्पोनेन्ट-प्रति-मिनेट (CPM) आधारमा काम गर्छन्। पूर्ण रेखामा मापन गर्दा, धेरै मेसिनहरू समानान्तरमा काम गर्छन्, जसको अर्थ थ्रुपुट जम्मा हुन्छ तर निरीक्षण स्टेशनहरू र रिफ्लो ब्यालेन्सिङ जस्ता बाधाहरूद्वारा पनि सीमित हुन्छ।
व्यावहारिक सर्तहरूमा, एक एकल उन्नत प्लेसमेन्ट हेड आदर्श परिस्थितिहरूमा प्रति घण्टा हजारौं प्लेसमेन्टहरू भन्दा बढी हुन सक्छ, तर पूर्ण PCB असेंबली लाइनले धेरै चरणहरू बीचको सिंक्रोनाइजेसनको लागि खाता हुनुपर्छ।
आधुनिक एसएमटी लाइन एउटै मेसिन होइन तर समन्वयित इकोसिस्टम हो। सामान्य चरणहरू समावेश छन्:
- सोल्डर पेस्ट प्रिन्टिङ (SPI प्रमाणीकरण)
- उच्च गति घटक प्लेसमेन्ट
- रिफ्लो सोल्डरिंग
- अप्टिकल र संरचनात्मक निरीक्षण (AOI/X-ray)
- कार्यात्मक परीक्षण
प्रत्येक चरणले सम्पूर्ण प्रणालीको प्रभावकारी थ्रुपुटलाई प्रभाव पार्छ। प्लेसमेन्ट अत्यन्त छिटो भए पनि, डाउनस्ट्रीम निरीक्षण र सुधार लूपहरूले स्थिरता सुनिश्चित गर्दछ र दोष प्रसार कम गर्दछ।
थ्रुपुटलाई असर गर्ने सबैभन्दा महत्त्वपूर्ण कारकहरू मध्ये एक मेशिन दृष्टि सुधार हो। उन्नत SMT प्रणालीहरूले प्लेसमेन्ट अघि कम्पोनेन्ट स्थिति सही गर्न वास्तविक-समय अप्टिकल पङ्क्तिबद्धता प्रयोग गर्दछ।
यसले आधुनिक अनुमति दिन्छएसएमटी पीसीबी विधानसभारेखाहरू माइक्रोन-स्तर परिशुद्धता कायम राख्न, प्रायः ±25μm भित्र। जबकि यसले विश्वसनीयता सुधार गर्दछ, यसले कार्यप्रवाहमा माइक्रो-पजहरू पनि प्रस्तुत गर्दछ जुन गति विरुद्ध सन्तुलित हुनुपर्छ।
नतिजा एउटा प्रणाली हो जहाँ "छिटो" लाई कच्चा प्लेसमेन्ट गतिले मात्र होइन तर कसरी प्रभावकारी रूपमा शुद्धता सुधारहरू एकीकृत गरिन्छ भनेर परिभाषित गरिन्छ।
वास्तविक थ्रुपुट राम्रोसँग बुझ्नको लागि, बहु-लाइन उत्पादन वातावरणलाई विचार गर्नुहोस्। यस अवस्थामा, Fanway ले उच्च-गति प्लेसमेन्ट क्षमताको साथ 8 SMT लाइनहरू सञ्चालन गर्दछ।
प्रत्येक रेखाले सैद्धान्तिक रूपमा 24-घण्टा चक्रमा अत्यधिक उच्च स्थानको मात्रा प्राप्त गर्न सक्छ। यद्यपि, वास्तविक उत्पादन उत्पादन जटिलता र निरीक्षण चक्रबाट प्रभावित हुन्छ।
| प्यारामिटर | सामान्य मान दायरा | नोटहरू |
| प्रति रेखा स्थान गति | 10 मिलियन सम्म नियुक्तिहरू / 24 घण्टा | अनुकूलित अवस्थाहरूमा सैद्धान्तिक अधिकतम |
| कम्पोनेन्ट दायरा | 01005 देखि 50mm × 50mm BGAs | राम्रो-पिच र ठूला प्याकेजहरू समावेश छन् |
| निरीक्षण कभरेज | 100% SPI + AOI + एक्स-रे | बहु-चरण प्रमाणिकरण |
| प्रोटोटाइप टर्नअराउंड | ~72 घण्टा | द्रुत प्रमाणीकरण चक्र |
| दोष दर लक्ष्य | <0.5% | प्रक्रियामा निर्भर |
अभ्यासमा, PCB असेंबली आउटपुटलाई गति र स्थिरता बीचको सन्तुलनको रूपमा राम्रोसँग बुझिन्छ। उच्च-गति सञ्चालन निरन्तर गुणस्तर सुनिश्चित गर्न निरीक्षण प्रणाली द्वारा प्रमाणित गरिनु पर्छ।
इलेक्ट्रोनिक्स उत्पादन मा एक सामान्य गलत धारणा छ कि छिटो प्लेसमेन्ट सधैं उच्च दक्षतामा जान्छ। वास्तवमा, नियन्त्रण बिना अत्यधिक गति लुकेको असक्षमता परिचय गर्न सक्छ।
जब प्लेसमेन्ट गति इष्टतम प्रक्रिया थ्रेसहोल्डहरू नाघ्छ, धेरै समस्याहरू देखा पर्न सक्छन्:
- पुन: कार्य आवश्यक पर्ने मिसाइलाइन गरिएका कम्पोनेन्टहरू
- सोल्डर ब्रिजिङ वा टम्बस्टोनिङ प्रभावहरू
- बढेको निरीक्षण अस्वीकार दरहरू
- परीक्षणको क्रममा अतिरिक्त डिबगिङ चक्रहरू
यी समस्याहरू कच्चा थ्रुपुट नम्बरहरूमा तुरुन्तै देखा पर्दैनन् तर अन्तिम डेलिभरी टाइमलाइनहरूलाई महत्त्वपूर्ण रूपमा असर गर्छ।
यस कारणले गर्दा, आधुनिकएसएमटी पीसीबी विधानसभारणनीतिहरूले अधिकतम सैद्धान्तिक गति भन्दा सन्तुलित अनुकूलनलाई प्राथमिकता दिन्छ।
मेसिनको क्षमताभन्दा बाहिर, प्रक्रिया इन्जिनियरिङले स्थिर उत्पादन उत्पादन कायम राख्न केन्द्रीय भूमिका खेल्छ।
मुख्य तत्वहरू समावेश छन्:
- DFM (उत्पादनको लागि डिजाइन) प्लेसमेन्ट जटिलता कम गर्न विश्लेषण
- मेसिन निष्क्रिय समय कम गर्न अनुकूलित फिडर व्यवस्था
- AOI र प्लेसमेन्ट प्रणालीहरू बीच वास्तविक-समय प्रतिक्रिया लूपहरू
- सामग्री अवरोधहरूबाट बच्न आपूर्ति श्रृंखला समन्वय
यी कारकहरूले सुनिश्चित गर्दछ कि उच्च-गति क्षमता लगातार वास्तविक-विश्व उत्पादन प्रदर्शनमा अनुवाद हुन्छ।
विभिन्न उत्पादन प्रकारहरूलाई विभिन्न SMT कन्फिगरेसनहरू आवश्यक पर्दछ। उपभोक्ता इलेक्ट्रोनिक्स, औद्योगिक नियन्त्रण बोर्डहरू, र अटोमोटिभ मोड्युलहरूले प्लेसमेन्ट घनत्व र निरीक्षण कठोरतामा विभिन्न बाधाहरू थोपर्छन्।
एक लचिलो PCB असेंबली वातावरणले एकल निश्चित सेटअपमा भर पर्नुको सट्टा गतिशील रूपमा लाइन कन्फिगरेसनहरू अनुकूलन गर्नुपर्छ।
पीसीबी एसेम्बली क्षमता प्रति घण्टा कम्पोनेन्टको सर्तमा मूल्याङ्कन गर्दा, पृथक मेसिन विशिष्टताहरू भन्दा प्रणाली-स्तरको कार्यसम्पादनलाई विचार गर्नु बढी अर्थपूर्ण हुन्छ।
तीन प्रमुख टेकवेहरू देखा पर्छन्:
- थ्रुपुट पूर्ण उत्पादन श्रृंखलामा निर्भर गर्दछ, न केवल प्लेसमेन्ट गति।
- निरीक्षण प्रणालीहरू आउटपुट स्थिरताको अभिन्न अंग हुन्, वैकल्पिक ओभरहेड होइन।
- वास्तविक दक्षता गति, शुद्धता, र दोहोरिने योग्यता बीच सन्तुलन मार्फत हासिल गरिन्छ।
आधुनिक इलेक्ट्रोनिक्स विकासमा, यो सन्तुलन शिखर संख्यात्मक प्रदर्शन भन्दा धेरै महत्त्वपूर्ण छ।
अन्ततः,एसएमटी पीसीबी विधानसभाकार्यसम्पादनलाई उच्च-गति प्लेसमेन्ट, सटीक नियन्त्रण, र बहु-तह निरीक्षणको समन्वयित सन्तुलनको रूपमा बुझ्नुपर्छ—सुनिश्चित गर्दै कि इलेक्ट्रोनिक्स प्रणालीहरूले अनुमानित स्थिरताको साथ अवधारणाबाट भरपर्दो कार्यान्वयनमा जान सक्छ।
