एSMT स्टेंसिलआधुनिक इलेक्ट्रोनिक्स निर्माणमा सबैभन्दा महत्त्वपूर्ण तर प्रायः कम अनुमानित कम्पोनेन्टहरू मध्ये एक हो। यसले सोल्डर पेस्ट डिपोजिसन शुद्धता, कम्पोनेन्ट पङ्क्तिबद्धता, र समग्र PCB विधानसभा उपजलाई सीधा निर्धारण गर्दछ। यो विस्तृत गाइडले एसएमटी स्टेन्सिल के हो, यसले कसरी काम गर्छ, उपलब्ध विभिन्न प्रकार र सामग्रीहरू, र उच्च-विश्वसनीय सतह माउन्ट टेक्नोलोजी (एसएमटी) उत्पादन हासिल गर्नमा यसले निर्णायक भूमिका किन खेल्छ भन्ने बारे अन्वेषण गर्छ।

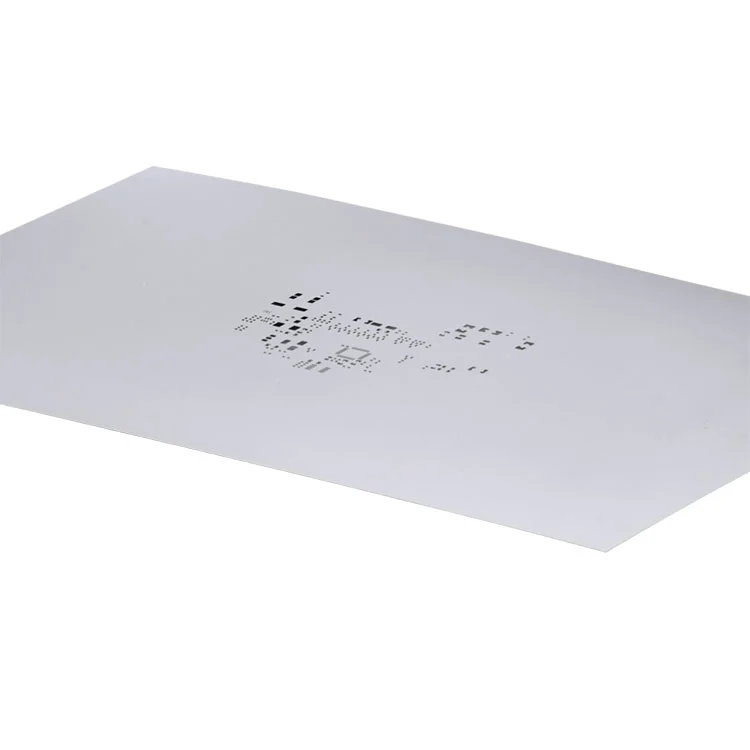

एक एसएमटी स्टेंसिल एक सटीक-निर्मित धातु पाना हो जुन सतह माउन्ट टेक्नोलोजी एसेम्बलीको सोल्डर पेस्ट प्रिन्टिंग चरणमा प्रयोग गरिन्छ। यसले लेजर-कट एपर्चरहरू समावेश गर्दछ जुन मुद्रित सर्किट बोर्ड (PCB) मा सोल्डर प्याडहरूसँग ठ्याक्कै मेल खान्छ। उत्पादनको क्रममा, टाँस्ने पेस्ट स्टिन्सिलको सतहमा लागू गरिन्छ, पेस्टको नियन्त्रित मात्रालाई प्रत्येक एपर्चरबाट पार गर्न र PCB प्याडहरूमा जम्मा गर्न अनुमति दिन्छ।
यस प्रक्रियाको शुद्धताले सोल्डर संयुक्त अखण्डता, कम्पोनेन्ट प्लेसमेन्ट शुद्धता, र दीर्घकालीन उत्पादन विश्वसनीयतालाई प्रत्यक्ष प्रभाव पार्छ। जस्तै निर्माताहरु को लागीशेन्जेन फ्यानवे टेक्नोलोजी कं, लिमिटेड, SMT स्टेंसिलहरू उपभोग्य वस्तुहरू होइनन् तर सटीक उपकरणहरू हुन् जसले प्रक्रिया स्थिरतालाई परिभाषित गर्दछ।
सोल्डर पेस्ट प्रिन्टिंग प्रक्रिया 60% भन्दा बढी SMT दोषहरूको लागि जिम्मेवार हुन्छ जब ठीकसँग नियन्त्रण नगरिएको हुन्छ। एक अनुकूलित एसएमटी स्टेंसिल सुनिश्चित गर्दछ:
राम्रोसँग डिजाइन गरिएको एसएमटी स्टेंसिल बिना, सबैभन्दा उन्नत पिक-एन्ड-प्लेस मेसिनहरूले पनि मुद्रण त्रुटिहरूको लागि क्षतिपूर्ति गर्न सक्दैन।
SMT स्टेन्सिलहरू संरचना, माउन्टिंग विधि, र अनुप्रयोग परिदृश्यको आधारमा वर्गीकृत गरिन्छ। सबैभन्दा सामान्य कोटिहरू समावेश छन्:
सामग्री छनोटले स्टिन्सिलको आयु, मुद्रण स्थिरता, र सफाई दक्षतालाई प्रत्यक्ष असर गर्छ। यसको स्थायित्व र सतह चिल्लोपनको कारण सबैभन्दा व्यापक रूपमा प्रयोग गरिएको सामग्री स्टेनलेस स्टील हो।
| सामग्री | फाइदाहरू | सामान्य प्रयोग केस |
|---|---|---|
| स्टेनलेस स्टील | उच्च स्थायित्व, चिल्लो एपर्चर पर्खालहरू | ठूलो उत्पादन |
| निकेल | उत्कृष्ट रिलीज प्रदर्शन | फाइन-पिच घटकहरू |
| पीतल | कम लागत | छोटो अवधिको प्रयोग |
स्टेंसिल डिजाइन सोल्डर भोल्युम नियन्त्रण र टाँस्ने रिलीज दक्षता बीचको सन्तुलन हो। मुख्य डिजाइन कारकहरू समावेश छन्:
उन्नत निर्माताहरू मनपर्छशेन्जेन फ्यानवे टेक्नोलोजी कं, लिमिटेडइष्टतम पेस्ट स्थानान्तरण दक्षता र दीर्घकालीन प्रक्रिया पुनरावृत्ति सुनिश्चित गर्न IPC दिशानिर्देशहरू पालना गर्नुहोस्।
| स्टेंसिल प्रकार | परिशुद्धता | लागत | सिफारिस गरिएको भोल्युम |
|---|---|---|---|
| फ्रेम गरिएको | अति उच्च | मध्यम | उच्च मात्रा उत्पादन |
| फ्रेमरहित | उच्च | कम | मध्यम मात्रा उत्पादन |
| प्रोटोटाइप | मध्यम | धेरै कम | कम मात्रा परीक्षण |
एसएमटी स्टेंसिलहरू उपभोक्ता इलेक्ट्रोनिक्स, मोटर वाहन इलेक्ट्रोनिक्स, मेडिकल उपकरण, औद्योगिक नियन्त्रण प्रणाली, र दूरसंचार सहित उद्योगहरूमा व्यापक रूपमा प्रयोग गरिन्छ। सटीक सोल्डर पेस्ट डिपोजिसन आवश्यक पर्ने कुनै पनि अनुप्रयोगले राम्रोसँग इन्जिनियर गरिएको SMT स्टेंसिलमा निर्भर गर्दछ।
EEAT परिप्रेक्ष्यबाट, SMT स्टेंसिलहरूले देखाउँछन्:
SMT स्टेंसिल के को लागी प्रयोग गरिन्छ?
एक एसएमटी स्टेंसिललाई पीसीबी प्याडहरूमा कम्पोनेन्ट प्लेसमेन्ट भन्दा पहिले सोल्डर पेस्ट लागू गर्न प्रयोग गरिन्छ, भरपर्दो सोल्डर जोडहरू सुनिश्चित गर्दै।
किन SMT स्टेंसिल मोटाई फरक छ?
स्टेंसिल मोटाई सोल्डर भोल्युम नियन्त्रण गर्दछ; गलत मोटाईले अपर्याप्त सोल्डर वा ब्रिजिङ दोषहरू निम्त्याउन सक्छ।
कुन SMT स्टेंसिल प्रकार ठूलो उत्पादनको लागि उत्तम छ?
फ्रेम गरिएको एसएमटी स्टेंसिलहरू तिनीहरूको स्थिरता र दोहोर्याउने क्षमताको कारणले ठूलो उत्पादनको लागि उत्तम हो।
SMT स्टिन्सिल कति पटक प्रतिस्थापन गर्नुपर्छ?
प्रतिस्थापन उपयोग, सफाई फ्रिक्वेन्सी, र सामग्रीको गुणस्तरमा निर्भर गर्दछ, तर उच्च-गुणस्तरको स्टिन्सिलहरू हजारौं चक्रहरू टिक्न सक्छन्।
कुन मापदण्डले SMT स्टेंसिल डिजाइनलाई मार्गदर्शन गर्छ?
IPC-7525 र IPC-A-610 स्टिन्सिल डिजाइन र सोल्डर पेस्ट अनुप्रयोगलाई मार्गदर्शन गर्ने व्यापक रूपमा मान्यता प्राप्त मानकहरू हुन्।
