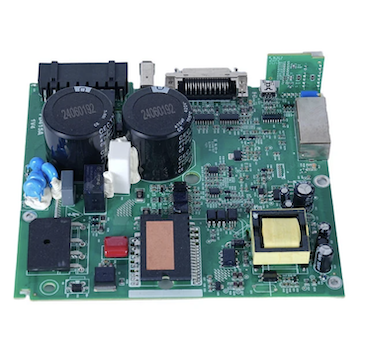

उच्च परिशुद्धता माइक्रो BGA बल ग्रिड एरे पीसीबी विधानसभा

फ्यानवे द्वारा उच्च परिशुद्धता माइक्रो बीजीए बल ग्रिड एरे पीसीबी असेंबली सेवाले कम्पोनेन्ट बडी अन्तर्गत भरपर्दो सोल्डर जोडहरू प्राप्त गर्न सटीक प्लेसमेन्ट उपकरण, नियन्त्रित थर्मल प्रोफाइल, र 2D/3D एक्स-रे निरीक्षणलाई संयोजन गर्दछ। प्लेसमेन्ट एक्युरेसीले फाइन-पिच BGA लाई ०.२५ मिमी सम्म समर्थन गर्छ, रिफ्लो प्रोफाइलहरू भ्वाइडिङ, वारपेज, र हेड-इन-पिलो दोषहरू रोक्नको लागि क्यालिब्रेट गरिएको छ। BGA प्रिन्टेड सर्किट बोर्डहरू निर्माण सेवाले BGA राउटिङको लागि PCB लेआउट अप्टिमाइजेसन, अधिकृत आपूर्ति चेनहरू मार्फत कम्पोनेन्ट सोर्सिङ, र IPC-A-610 स्वीकृति मापदण्ड विरुद्ध पोस्ट-एसेम्बली निरीक्षण समावेश गर्दछ। कम्पोनेन्ट प्रतिस्थापन वा स्तरवृद्धि आवश्यक पर्ने बोर्डहरूका लागि, सेवाले नियन्त्रित थर्मल प्रोफाइलहरू प्रयोग गरेर BGA हटाउने, प्याड सफा गर्ने, रिबलिङ गर्ने र पुनः जडान गर्ने सुविधा उपलब्ध गराउँछ।

BGA PCB विधानसभा के हो?

BGA (बल ग्रिड एरे) PCB असेंबली भनेको सतह माउन्ट टेक्नोलोजी प्रयोग गरेर प्रिन्ट गरिएको सर्किट बोर्डमा बल ग्रिड एरे कम्पोनेन्टहरू माउन्ट गर्ने प्रक्रिया हो। परिधिको वरिपरि लिडहरू भएका परम्परागत प्याकेजहरूको विपरीत, BGA कम्पोनेन्टहरूमा यन्त्रको मुनिको ग्रिडमा मिलाएर मिलाइएको बलहरूको एर्रे हुन्छ। एसेम्बलीको समयमा, BGA लाई सोल्डर-पास्ट गरिएको प्याडहरूमा राखिन्छ र रिफ्लो ओभनबाट पार गरिन्छ, जहाँ सोल्डर बलहरू दुबै विद्युतीय र मेकानिकल जडानहरू बनाउनका लागि पग्लिन्छन्। जोर्नीहरू कम्पोनेन्ट शरीरको मुनि लुकेका हुनाले, मानक दृश्य निरीक्षणले सोल्डरको गुणस्तर प्रमाणित गर्न सक्दैन; एक्स-रे निरीक्षण आवश्यक छ।

BGA प्याकेज प्रकार र उपयोगहरू

BGA विधानसभा प्रक्रिया

उच्च परिशुद्धता माइक्रो BGA बल ग्रिड एरे पीसीबी विधानसभा प्रक्रिया संयुक्त विश्वसनीयता सुनिश्चित गर्न एक नियन्त्रित अनुक्रम पछ्याउँछ:

1. PCB तयारी र सोल्डर पेस्ट आवेदन

सोल्डर पेस्ट PCB प्याडहरूमा स्टेंसिल प्रयोग गरेर छापिन्छ। टाँस्नुहोस् भोल्युम र पङ्क्तिबद्धता महत्वपूर्ण छन्; अपर्याप्त पेस्टले खुल्छ, जबकि अधिक पेस्टले ब्रिजिङ निम्त्याउँछ।

2. BGA नियुक्ति

BGA कम्पोनेन्ट भिजन अलाइनमेन्टको साथ स्वचालित पिक-एन्ड-प्लेस उपकरणहरू प्रयोग गरेर सोल्डर-टास्ट गरिएको प्याडहरूमा राखिएको छ। प्रत्येक सोल्डर बल यसको सम्बन्धित प्याडसँग पङ्क्तिबद्ध छ भनेर सुनिश्चित गर्न प्लेसमेन्ट शुद्धता माइक्रोन भित्र हुनुपर्छ।

3. रिफ्लो सोल्डरिङ

जम्मा गरिएको बोर्ड एक नियन्त्रित थर्मल प्रोफाइलको साथ रिफ्लो ओभन मार्फत जान्छ। प्रोफाइलमा प्रिहिट, सोक, रिफ्लो, र कूलिंग चरणहरू समावेश छन्, प्रत्येक विशिष्ट BGA प्याकेज र सोल्डर मिश्र (SAC305 लीड-फ्री वा Sn63Pb37 eutectic) मा क्यालिब्रेट गरिएको छ। उचित प्रोफाइलिङले भोइडिङ, वारपेज, र हेड-इन-पिलो दोषहरू रोक्छ।

4. चिसो र ठोसीकरण

सोल्डर जोइन्टहरूलाई बलियो बनाउन बोर्डलाई नियन्त्रित दरमा चिसो गरिन्छ। द्रुत चिसोपनले तनाव उत्पन्न गर्न सक्छ; ढिलो चिसोले अन्न वृद्धि हुन सक्छ। शीतलन दर बोर्ड र घटक सामग्रीसँग मेल खान्छ।

5. निरीक्षण

BGA असेम्ब्लीहरूको लागि एक्स-रे निरीक्षण अनिवार्य छ किनभने जोडहरू अप्टिकल रूपमा लुकेका छन्। 2D एक्स-रेले संयुक्त आकार र पङ्क्तिबद्धताको लागि शीर्ष-डाउन इमेजिङ प्रदान गर्दछ; 3D एक्स-रे (CT) ले शून्य विश्लेषण र दोष पत्ता लगाउनको लागि क्रस-सेक्शनल दृश्यहरू प्रदान गर्दछ भोइडिङ प्रतिशत IPC-A-610 स्वीकृति मापदण्ड विरुद्ध मापन गरिन्छ।

6. माध्यमिक प्रक्रियाहरू

आवश्यकताहरूको आधारमा, बोर्डहरूले BGA असेम्ब्ली पछि सफाई, कन्फर्मल कोटिंग, वा कार्यात्मक परीक्षणबाट गुज्रन सक्छन्।

हामी कसरी गुणस्तर नियन्त्रण र निरीक्षण गर्छौं?

उच्च परिशुद्धता माइक्रो बीजीए बल ग्रिड एरे पीसीबी असेंबलीले अद्वितीय निरीक्षण चुनौतीहरू प्रस्तुत गर्दछ किनभने सोल्डर जोडहरू लुकेका छन्। फ्यानवेले संयुक्त अखण्डता प्रमाणित गर्न धेरै निरीक्षण विधिहरू प्रयोग गर्दछ:

एक्स-रे निरीक्षण (2D र 3D)

एक्स-रेले सबै BGA सोल्डर जोडहरूको गैर-विनाशकारी इमेजिङ प्रदान गर्दछ। राम्रो जोडहरू एरे भरि एक समान आकार संग लगातार गोलाकार देखिन्छ। एक्स-रेले शून्यता, ब्रिजिङ, ओपन, हेड-इन-पिलो दोष, र अपर्याप्त भिजाउने पत्ता लगाउँदछ। भोडिङ प्रतिशत गणना गरिन्छ र IPC-A-610 स्वीकृति सीमाहरू विरुद्ध तुलना गरिन्छ।

स्वचालित अप्टिकल निरीक्षण (AOI)

AOI ले BGA शरीर मार्फत देख्न सक्दैन, यसले घटक पङ्क्तिबद्धता, coplanarity, र वरपरको सोल्डर जोडहरू निरीक्षण गर्दछ। यसले BGA को उपस्थिति र सही अभिमुखीकरण पनि प्रमाणित गर्दछ।

इन-सर्किट परीक्षण (आईसीटी)

ICT ले PCB मा BGA को विद्युतीय जडान प्रमाणित गर्दछ, शर्ट्स, ओपन, र सही कम्पोनेन्ट मानहरू जाँच गर्दै।

कार्यात्मक परीक्षण

BGA ले स्पेसिफिकेशनमा प्रदर्शन गर्छ भनी पुष्टि गर्नको लागि एसेम्बल गरिएको बोर्ड अपरेटिङ सर्तहरूमा परीक्षण गरिन्छ।

BGA Rework र Reballing

जब हाई प्रेसिजन माइक्रो BGA बल ग्रिड एरे PCB असेंबलीको कम्पोनेन्ट दोषपूर्ण हुन्छ वा प्रतिस्थापन आवश्यक हुन्छ, BGA पुन: कार्य विशेष उपकरण र नियन्त्रित थर्मल प्रोफाइलहरू प्रयोग गरी गरिन्छ। प्रक्रिया समावेश छ:

1. कम्पोनेन्ट हटाउने: वार्पिङ रोक्नको लागि बोर्ड तलबाट पहिले नै तताइएको छ। एक शीर्ष हीटरले सोल्डर बलहरू पग्लन स्थानीयकृत थर्मल प्रोफाइल लागू गर्दछ। भ्याकुम पिकअप ट्यूबले सोल्डर पग्लिएपछि कम्पोनेन्टलाई उठाउँछ। प्याडको क्षतिलाई रोक्नको लागि कम्पोनेन्टलाई जबरजस्ती वा प्राइइङबाट बच्न सकिन्छ।

2. प्याड सफाई- डिसोल्डरिङ ब्रेड र फ्लक्स प्रयोग गरेर PCB प्याडबाट अवशिष्ट सोल्डर हटाइन्छ। प्याडहरू सफा गरिन्छ र क्षतिको लागि निरीक्षण गरिन्छ।

3. रिबलिङ- पुन: प्रयोग गरिने कम्पोनेन्टहरूका लागि, पुरानो सोल्डर बलहरू हटाइन्छ र नयाँ सोल्डर गोलाहरू रिबलिङ स्टेन्सिल र रिफ्लो प्रयोग गरेर जोडिन्छन्। कम्पोनेन्ट फ्लक्स गरिएको छ, स्टेन्सिलसँग पङ्क्तिबद्ध छ, र नयाँ क्षेत्रहरू जोड्न तताइएको छ।

3. कम्पोनेन्ट प्रतिस्थापन- रिबल गरिएको वा नयाँ कम्पोनेन्ट PCB प्याडहरूमा पङ्क्तिबद्ध हुन्छ र नियन्त्रित थर्मल प्रोफाइल प्रयोग गरेर रिफ्लो हुन्छ।

4. पुन: कार्य पछि निरीक्षण- एक्स-रे निरीक्षणले पुन: कार्य सफल भएको पुष्टि गर्दछ र नयाँ जोडहरूले स्वीकृति मापदण्ड पूरा गर्दछ।

अनुप्रयोगहरू

उच्च परिशुद्धता माइक्रो BGA बल ग्रिड एरे PCB असेंबली उच्च I/O घनत्व, सिग्नल अखण्डता, र थर्मल प्रदर्शन आवश्यक अनुप्रयोगहरूको लागि आवश्यक छ:

एआई र उच्च प्रदर्शन कम्प्युटिङ: GPUs, AI एक्सेलेटरहरू, र सर्भर प्रोसेसरहरूले हजारौं जडानहरूसँग ठूला FCBGA प्याकेजहरू प्रयोग गर्छन्।

दूरसंचार: 5G बेसब्यान्ड चिपहरू, नेटवर्क प्रोसेसरहरू, र स्विचिङ ASICs लाई उच्च-गति डेटा प्रसारणको लागि राम्रो-पिच BGA आवश्यक पर्दछ।

चिकित्सा उपकरणहरू: डायग्नोस्टिक इमेजिङ उपकरण, बिरामी मोनिटरहरू, र पोर्टेबल मेडिकल उपकरणहरू कम्प्याक्ट, भरपर्दो इलेक्ट्रोनिक्सको लागि BGA प्रयोग गर्छन्।

औद्योगिक नियन्त्रण: PLCs, मोटर ड्राइभहरू, र स्वचालन नियन्त्रकहरूले BGA प्रशोधन र सञ्चार कार्यहरूको लागि प्रयोग गर्छन्।

उपभोक्ता इलेक्ट्रोनिक्स: स्मार्टफोनहरू, ट्याब्लेटहरू, र पहिरन योग्यहरूले ठाउँ-प्रतिबन्धित डिजाइनहरूको लागि माइक्रो BGA प्रयोग गर्छन्।

किन BGA PCB विधानसभा लागि Fanway?

सटीक नियुक्ति क्षमता

फ्यानवेको प्लेसमेन्ट उपकरणले फाइन-पिच BGA लाई 0.25mm सम्म समर्थन गर्दछ, प्रत्येक सोल्डर बल यसको प्याडमा पङ्क्तिबद्ध हुने सुनिश्चित गर्दै दृष्टि पङ्क्तिबद्धताको साथ। स्वचालित क्यालिब्रेसन र वास्तविक-समय प्रतिक्रिया मार्फत प्लेसमेन्ट शुद्धता कायम राखिएको छ।

नियन्त्रित रिफ्लो प्रोफाइलिङ

बहु-जोन तापमान नियन्त्रणको साथ रिफ्लो ओभनले विभिन्न BGA प्याकेज प्रकारहरू र सोल्डर मिश्रहरूको लागि सटीक थर्मल प्रोफाइलहरू सक्षम पार्छ। प्रोफाईलहरू voiding र warpage लाई रोक्न प्रत्येक सभाको लागि विकास र प्रमाणीकरण गरिन्छ।

एक्स-रे निरीक्षण

2D र 3D एक्स-रे निरीक्षण प्रणालीहरूले प्रत्येक बोर्डमा प्रत्येक BGA को लागि संयुक्त गुणस्तर प्रमाणित गर्दछ। भोडिङ प्रतिशत मापन र दस्तावेज गरिएको छ।

BGA रिवर्क र रिबलिङ

Fanway ले BGA हटाउने, प्याड सफा गर्ने, reballing, र प्रतिस्थापन सेवाहरू विभाजन-भिजन अप्टिक्स र नियन्त्रित थर्मल प्रोफाइलहरूको साथ समर्पित पुन: कार्य स्टेशनहरू प्रयोग गरेर प्रदान गर्दछ। पुन: कार्य IPC-7711/7721 मापदण्डहरूमा गरिन्छ।

अन्त देखि अन्त सेवा

कम्पोनेन्ट सोर्सिङ, एसेम्बली, इन्स्पेक्शन, र रिवर्क मार्फत BGA राउटिङको लागि PCB लेआउट अप्टिमाइजेसनबाट, Fanway ले सम्पर्कको एकल बिन्दु मार्फत BGA PCB असेंबली सेवाहरू प्रदान गर्दछ।

प्रमाणपत्रहरू

फानवेले ISO9001, ISO13485, र IATF16949 प्रमाणपत्रहरू राख्छ, IPC-A-610 र IPC-7095 मापदण्डहरू अनुरूप असेंबली प्रक्रियाहरू सहित।

सामान्य FAQ

Q: न्यूनतम BGA पिच फ्यानवेले के जम्मा गर्न सक्छ?
A: फ्यानवेले BGA असेंबलीलाई ०.२५ मिमी पिचमा समर्थन गर्दछ। मानक पिचहरू 1.0mm, 0.8mm, 0.65mm, 0.5mm, र 0.4mm समावेश छन्।

Q: BGA सम्मेलनहरूमा कस्तो निरीक्षण गरिन्छ?
A: एक्स-रे निरीक्षण (2D र 3D) सबै BGA सम्मेलनहरूको लागि अनिवार्य छ। भोडिङ प्रतिशत IPC-A-610 मापदण्ड विरुद्ध मापन गरिन्छ। AOI, ICT, र कार्यात्मक परीक्षण पनि आवश्यकता अनुसार गरिन्छ।

प्रश्न: के फ्यानवेले असफल भएको BGA पुन: काम गर्न सक्छ?
A: हो। फ्यानवेले BGA हटाउने, प्याड सफा गर्ने, रिबलिङ गर्ने, र नियन्त्रित थर्मल प्रोफाइलहरूसँग समर्पित पुन: कार्य स्टेशनहरू प्रयोग गरेर प्रतिस्थापन प्रदान गर्दछ। पुन: कार्य IPC-7711/7721 मापदण्डहरूमा गरिन्छ।

Q: BGA PCB असेंबलीको लागि विशिष्ट नेतृत्व समय के हो?
A: प्रोटोटाइप BGA सम्मेलनहरू सामान्यतया 5 देखि 7 कार्य दिन भित्र पठाइन्छ। भोल्युम अर्डरहरू घटक उपलब्धता र बोर्ड जटिलतामा आधारित छन्।

Q: कुन BGA प्याकेज प्रकारहरू Fanway समर्थन गर्दछ?
A: Fanway ले PBGA, CBGA, FCBGA, र माइक्रो BGA प्याकेजहरूलाई समर्थन गर्दछ। कम्पोनेन्ट सोर्सिङ प्रामाणिकता सुनिश्चित गर्न अधिकृत आपूर्ति श्रृंखला मार्फत ह्यान्डल गरिन्छ।
