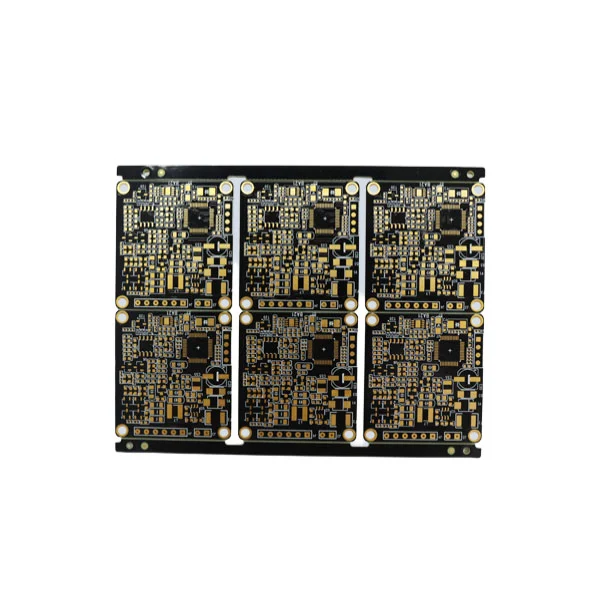

FR4 PCBइलेक्ट्रोनिक्स उद्योगमा सबैभन्दा व्यापक रूपमा प्रयोग हुने मुद्रित सर्किट बोर्ड सब्सट्रेटहरू मध्ये एक हो। यस विस्तृत लेखमा, हामी FR4 PCB को अर्थ के हो, यो कसरी बनाइन्छ, यो कहाँ लागू हुन्छ, र किन यो आधुनिक इलेक्ट्रोनिक्स डिजाइन र निर्माणको लागि आधारशिला सामाग्री रहन्छ भनेर अन्वेषण गर्छौं।
यस लेखले FR4 PCB को अर्थ, यसको गुणहरू, निर्माण प्रक्रियाहरू, फाइदाहरू, सीमितताहरू, वास्तविक-विश्व अनुप्रयोगहरू, र वैकल्पिक PCB सामग्रीहरूसँग तुलनाहरू बताउँछ। यसले ईन्जिनियरहरू, शौकहरू, खरीददारहरू, र प्रविधि उत्साहीहरूका लागि व्यावहारिक अन्तर्दृष्टि प्रदान गर्दछ। तपाईंले FR4 PCBs सँग सम्बन्धित सामान्य प्रश्नहरूको जवाफ दिने विस्तृत FAQ खण्ड पनि पाउनुहुनेछ।
एFR4 PCBप्रिन्ट गरिएको सर्किट बोर्डलाई बुझाउँछ जुन प्रयोग गर्दछFR4आधार सामग्रीको रूपमा। FR4 भनेको "फ्लेम रिटार्डन्ट 4" हो, जुन फाइबरग्लास प्रबलित इपोक्सी ल्यामिनेट सामग्रीलाई तोकिएको ग्रेड पदनाम हो। यसको बलियो मेकानिकल बल, उत्कृष्ट बिजुली इन्सुलेशन, र फराकिलो तापक्रम दायरामा काम गर्ने क्षमताको कारणले यो धेरै इलेक्ट्रोनिक्समा प्रयोग हुने वास्तविक मानक सब्सट्रेट हो।
"PCB" शब्दको अर्थ एक प्लेटफर्म हो जसले इलेक्ट्रोनिक कम्पोनेन्टहरूलाई नक्काशी गरिएको तामा सर्किटरी र प्लेटेड-थ्रू होलहरू मार्फत जडान गर्दछ। FR4 सँग जोड्दा, यसले कम लागतको उपभोक्ता इलेक्ट्रोनिक्सदेखि औद्योगिक नियन्त्रण प्रणालीसम्म सबै कुराको लागि उपयुक्त टिकाऊ र भरपर्दो बोर्ड बनाउँछ।
एक FR4 PCB निर्माणमा स्थिरता र गुणस्तर सुनिश्चित गर्न धेरै सटीक चरणहरू समावेश छन्। आधारभूत तत्वहरूमा तामाको पन्नी, FR4 टुक्रा टुक्रा पानाहरू, र कच्चा माललाई कार्यात्मक सर्किट बोर्डहरूमा रूपान्तरण गर्ने प्रक्रियाहरूको एक श्रृंखला समावेश छ।
PCB निर्माणको लागि FR4 सामग्री छनोट गर्दा धेरै अनुप्रयोगहरूको लागि यसलाई आदर्श बनाउने फाइदाहरूको दायरा प्रदान गर्दछ। यसको सन्तुलित प्रदर्शन, लागत-प्रभावकारिता, र बहुमुखी प्रतिभाले यसको व्यापक ग्रहणमा योगदान गर्दछ।
PCB डिजाइनको लागि सामग्री चयन गर्दा, इन्जिनियरहरूले प्रदर्शन र विश्वसनीयतालाई प्रभाव पार्ने धेरै मुख्य गुणहरूको मूल्याङ्कन गर्छन्। FR4 ले धेरै मापदण्डहरूमा अनुकूल विशेषताहरू देखाउँछ।
| सम्पत्ति | विवरण | सामान्य मूल्य / नोट |
|---|---|---|
| डाइलेक्ट्रिक स्थिरता (Dk) | विद्युत ऊर्जा भण्डारण गर्न PCB को क्षमता संकेत गर्दछ। | ~४.३–४.८ |
| थर्मल स्थिरता | गिरावट बिना गर्मी सामना गर्न सक्ने क्षमता। | ~130°C सम्म |
| तन्य शक्ति | मेकानिकल विरूपण को प्रतिरोध। | उच्च |
| ज्वाला रिटार्डन्सी | आगो जोखिम अवस्थित अनुप्रयोगहरूमा सुरक्षा। | UL94 V-0 रेटिङ मिल्छ |
| आर्द्रता प्रतिरोध | आर्द्र वातावरणमा बोर्डहरूको लागि आवश्यक। | राम्रो |
FR4 PCBs तिनीहरूको बहुमुखी प्रतिभा र निर्भरताको कारण सर्वव्यापी छन्। तल एप्लिकेसनहरूको एक सिंहावलोकन छ जहाँ FR4 असाधारण रूपमा राम्रो प्रदर्शन गर्दछ।
इन्जिनियरहरूले प्राय: FR4 र वैकल्पिक सामग्रीहरू जस्तै पोलिमाइड, रोजर्स, वा मेटल कोर सब्सट्रेटहरू बीच छनौट गर्छन्। प्रत्येक सामग्रीले विशिष्ट आवश्यकताहरूको लागि उपयुक्त अद्वितीय फाइदाहरू प्रदान गर्दछ।
| सामग्री | लागि उत्तम | फाइदाहरू | सीमाहरू |
|---|---|---|---|
| FR4 | सामान्य इलेक्ट्रोनिक्स | लागत-प्रभावी, बलियो, भरपर्दो | उच्च आवृत्ति RF को लागी आदर्श छैन |
| पोलिमाइड | लचिलो PCBs | उच्च गर्मी प्रतिरोध, लचिलो | उच्च लागत |
| रोजर्स | उच्च आवृत्ति RF | कम हानि, स्थिर Dk | महँगो |
| धातु कोर | पावर एलईडी अनुप्रयोगहरू | उत्कृष्ट गर्मी अपव्यय | भारी र महँगो |
प्रश्न:PCB मा "FR4" भनेको के हो?
A:FR4 भनेको "फ्लेम रिटार्डन्ट 4" हो, जसले आगोलाई प्रतिरोध गर्ने र PCB हरूको लागि संरचनात्मक शक्ति प्रदान गर्ने गिलास-प्रबलित इपोक्सी ल्यामिनेटलाई जनाउँछ।
प्रश्न:FR4 किन PCB उद्योगमा यति व्यापक रूपमा प्रयोग गरिन्छ?
A:FR4 ले मेकानिकल बल, बिजुली इन्सुलेशन, थर्मल प्रतिरोध, र लागत-प्रभावकारीता संयोजन गर्दछ, यसलाई इलेक्ट्रोनिक अनुप्रयोगहरूको विस्तृत दायराको लागि उपयुक्त बनाउँछ।
प्रश्न:के FR4 उच्च आवृत्ति RF अनुप्रयोगहरूमा प्रयोग गर्न सकिन्छ?
A:जबकि FR4 कम-फ्रिक्वेन्सी सर्किटहरूमा प्रयोग गरिन्छ, उच्च-फ्रिक्वेन्सी RF सर्किटहरूलाई प्राय: राम्रो संकेत अखण्डताको लागि कम डाइलेक्ट्रिक घाटा भएका रोजर्स जस्ता सामग्रीहरू चाहिन्छ।
प्रश्न:आर्द्रताले FR4 PCBs लाई कसरी असर गर्छ?
A:FR4 राम्रो आर्द्रता प्रतिरोध छ, तर उच्च आर्द्रताको लागि दीर्घकालीन जोखिमले अझै पनि प्रदर्शनलाई असर गर्न सक्छ। सुरक्षात्मक कोटिंग्स र कन्फर्मल तहहरूले यसलाई कम गर्न मद्दत गर्दछ।
प्रश्न:के FR4 मोटर वाहन इलेक्ट्रोनिक्स को लागी उपयुक्त छ?
A:हो, FR4 यसको थर्मल स्थिरता र स्थायित्वको कारणले अटोमोटिभ इलेक्ट्रोनिक्समा व्यापक रूपमा प्रयोग गरिन्छ, यद्यपि चरम वातावरणका लागि विशिष्ट उच्च-तापमान भेरियन्टहरू छनौट गर्न सकिन्छ।
बुझ्दैFR4 PCBइलेक्ट्रोनिक डिजाइन र निर्माणको बारेमा काम गर्ने वा सिक्ने जो कोहीको लागि आवश्यक छ। यसको सन्तुलित विशेषताहरूले यसलाई विश्वव्यापी अनगिन्ती उपकरणहरूको लागि मेरुदण्ड सामग्री बनाउँछ। तपाइँ नयाँ परियोजनाको लागि सामग्रीको मूल्याङ्कन गर्दै हुनुहुन्छ वा आपूर्तिकर्ता छनोट गर्दै हुनुहुन्छ, FR4 भरपर्दो विकल्प रहन्छ।
उच्च-गुणस्तर FR4 PCB निर्माणको लागि तपाईंको विशिष्टताहरू अनुरूप, साझेदारी गर्ने विचार गर्नुहोस्शेन्जेन फ्यानवे टेक्नोलोजी कं, लिमिटेड- सटीक PCB निर्माण समाधान को एक विश्वसनीय प्रदायक।सम्पर्क गर्नुहोस्हामीलाई।
