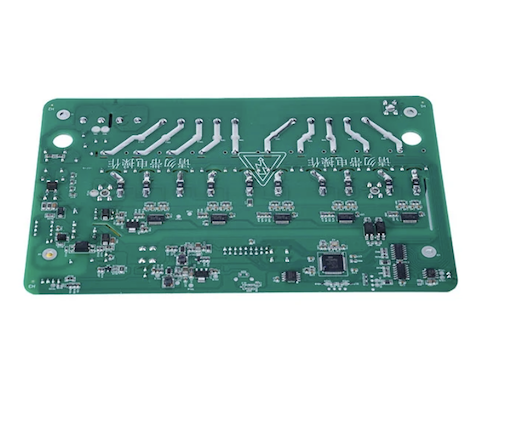

र्यापिड प्रोटोटाइप PCB बोर्ड को SMT र THT विधानसभा

फ्यानवे द्वारा प्रदान गरिएको र्यापिड प्रोटोटाइप PCB बोर्डको SMT र THT असेंबली DFM समीक्षाको साथ सुरु हुन्छ जसले प्याड स्पेसिङ, प्वाल साइज, र कम्पोनेन्ट क्लियरेन्स समस्याहरू पहिलो कम्पोनेन्ट राख्नु अघि समात्छ। त्यसपछि हामी एसएमटी प्लेसमेन्ट, होल सोल्डरिङ र पूर्ण परीक्षणको प्रयोग गरेर तपाईंको बोर्डलाई भेला गर्छौं। फाइल कन्फर्मेसनबाट 24 घण्टा डेलिभरीको साथ, तपाईंले विकासलाई निरन्तरता दिन पर्याप्त छिटो काम गर्ने बोर्डहरू प्राप्त गर्नुहुन्छ। तपाईको बजेट र भुक्तानीलाई थप लचिलो बनाउनको लागि एउटा टुक्रा हाम्रो न्यूनतम हो।

प्रोटोटाइप पीसीबी विधानसभा लाभ

1. प्रारम्भिक प्रमाणीकरण, जोखिम न्यूनीकरण

र्यापिड प्रोटोटाइप PCB बोर्डको SMT र THT असेंबलीले तपाईंलाई महँगो उत्पादन उपकरण र ठूला कम्पोनेन्ट अर्डरहरू गर्न प्रतिबद्ध गर्नु अघि भौतिक संसारमा तपाईंको सर्किट डिजाइन परीक्षण गर्न अनुमति दिन्छ। यस चरणमा डिजाइन त्रुटिहरू समात्न यसले ठूलो उत्पादन गरिएको ब्याचलाई पुन: काम गर्न के लिन्छ भन्ने एक अंश खर्च हुन्छ। एक प्रोटोटाइप पुनरावृत्तिले विनाशकारी हानिलाई रोक्न सक्छ जुन अन्यथा हजारौं एकाइहरू निर्माण भएपछि मात्र पत्ता लगाउन सकिन्छ।

2. द्रुत R&D पुनरावृत्ति

फास्ट टर्नअराउन्ड, सामान्यतया 24 घण्टा, यसको मतलब तपाईंको ईन्जिनियरिङ् टोलीले दिन भित्र नयाँ बोर्ड संशोधनहरू प्राप्त गर्न सक्छ र तुरुन्तै परीक्षण सुरु गर्न सक्छ। छोटो पुनरावृत्ति चक्रले एउटै प्रोजेक्ट टाइमलाइन भित्र थप डिजाइन परिष्कृतहरूलाई अनुमति दिन्छ, उत्पादन रिलीज हुनु अघि उत्पादनको परिपक्वतामा सीधा सुधार गर्दछ।

3. समानांतर फर्मवेयर विकास

प्रोटोटाइप बोर्डहरूले सफ्टवेयर इन्जिनियरहरूलाई एम्बेडेड कोड लेख्न र परीक्षण गर्नको लागि वास्तविक हार्डवेयर प्लेटफर्म प्रदान गर्दछ। उत्पादन बोर्डहरूको लागि पर्खनुको सट्टा, फर्मवेयर विकासले हार्डवेयर प्रमाणीकरणको साथ समानान्तर रूपमा अगाडि बढ्न सक्छ, समग्र परियोजना तालिका कम्प्रेस गर्दै। यो समानान्तर कार्यप्रवाह कडा बजार विन्डोहरू भेट्नको लागि आवश्यक छ।

4. नियन्त्रित लागत संरचना

सानो ब्याच उत्पादनले प्रोटोटाइप चरण खर्चहरू पूर्ण उत्पादन रनको लागत भन्दा धेरै कम राख्छ। R&D टोलीहरू र स्टार्टअपहरूले परीक्षणको लागि आवश्यक बोर्डहरूको संख्यालाई अर्डर गर्न सक्छन्, अतिरिक्त सूची र अनावश्यक पूंजी परिव्ययलाई बेवास्ता गर्न। यो लचिलोपनले सीमित बजेट भएका परियोजनाहरूको लागि पनि प्रोटोटाइप पहुँचयोग्य बनाउँछ।

किन इन्जिनियरहरूले फ्यानवे रोज्छन्

फ्यानवेले प्रोटोटाइप चरणको मागहरू बुझ्दछ: गति, शुद्धता, र लागत नियन्त्रण। यहाँ विशेष फाइदाहरू छन् जुन इन्जिनियरहरूलाई फिर्ता आउँदैछ।

1. बिजुली छिटो कार्यान्वयन:Gerber फाईलहरूबाट 24 घण्टामा पठाइएका बोर्डहरूमा। मानक द्रुत पालो चक्र 3 देखि 7 दिन लाग्छ; हाम्रो 24 घण्टा डेलिभरीले ईन्जिनियरिङ् टोलीहरूलाई उही परियोजना टाइमलाइन भित्र थप डिजाइन प्रमाणीकरण राउन्डहरू पूरा गर्न अनुमति दिन्छ।

2. कुनै न्यूनतम अर्डर मात्रा:1 देखि 50 इकाई लागत प्रभावकारी रूपमा निर्माण गर्नुहोस्। R&D टोलीहरू र स्टार्टअपहरूले प्रोटोटाइप बजेटहरूलाई नियन्त्रणमा राखेर ठूलो परिमाणमा प्रतिबद्ध नगरी उनीहरूलाई परीक्षणको लागि आवश्यक पर्ने कुराहरू अर्डर गर्न सक्छन्।

3. वास्तविक समय उत्पादन ट्र्याकिङ:हाम्रो अनलाइन उत्पादन पोर्टल मार्फत, ग्राहकहरूले कुनै पनि समयमा विधानसभा प्रगति निगरानी गर्न सक्छन्। प्रत्येक बोर्डको स्थिति प्लेसमेन्ट देखि परीक्षण सम्म पारदर्शी छ, र प्रत्येक चरण ट्रेस योग्य छ, त्यसैले परियोजना तालिका अब इमेल वा फोन कल मा निर्भर छैन।

4. सटीक स्थान क्षमता:ASM SiPlace SX2 प्लेसमेन्ट प्रणालीहरू 01005 घटकहरूको लागि 0.1mm स्थिति सटीकता प्राप्त गर्दछ। परिशुद्धताको यो स्तरले सुनिश्चित गर्दछ कि लघु कम्पोनेन्टहरू उच्च घनत्व बोर्डहरूमा सही रूपमा राखिएको छ, जसले अल्ट्रा साना प्याकेजहरू प्रयोग गर्ने प्रोटोटाइपले ठीकसँग काम गर्छ कि गर्दैन भनेर प्रत्यक्ष रूपमा निर्धारण गर्दछ।

5. मिश्रित प्रविधि समर्थन:SMT, THT, र प्रेस फिट कनेक्टरहरू एउटै बोर्डमा भेला गर्न सकिन्छ। जब तपाईंको डिजाइनमा BGA चिप्स र ठूला कनेक्टरहरू समावेश हुन्छन्, तपाईंले धेरै विक्रेताहरूमा उत्पादन विभाजन गर्न आवश्यक पर्दैन; हामी यो सबै एक सुविधा मा पूरा गर्छौं।

6. BGA र CSP ह्यान्डलिंग:0.3mm पिच BGA र CSP कम्पोनेन्टहरू भेला हुन्छन् र एक्स रे निरीक्षणको साथ प्रमाणित हुन्छन्। यसले उत्कृष्ट पिच बल ग्रिड एरे यन्त्रहरूको नवीनतम पुस्ताको प्रयोग गरी डिजाइनहरूलाई समर्थन गर्दछ। यी कम्पोनेन्टहरूको लागि सोल्डर संयुक्त गुणस्तर केवल अप्टिकल निरीक्षण द्वारा पुष्टि गर्न सकिँदैन; एक्स रे मात्र प्रमाणीकरण विधि हो।

7. जोखिम मुक्त विकास समर्थन:नि: शुल्क DFM जाँचले उत्पादन अघि डिजाइन त्रुटिहरू समात्छ, र तथ्याङ्कहरूले देखाउँदछ कि 83% एसेम्बली मुद्दाहरू डिजाइन चरणको उत्पादन क्षमता त्रुटिहरूबाट उत्पन्न हुन्छन्। IP सुरक्षाको लागि, हामी गोपनीयता सम्झौताहरूमा हस्ताक्षर गर्छौं र एन्क्रिप्टेड डाटा स्थानान्तरण प्रयोग गर्दछौं ताकि तपाईंको डिजाइन फाइलहरू लीक वा अन्य उद्देश्यका लागि प्रयोग नगर्नुहोस्। कम्पोनेन्ट सोर्सिङको लागि, हामीसँग 20 मिलियन भन्दा बढी स्टक गरिएका भागहरूमा पहुँच छ र Mouser र DigiKey जस्ता प्रमुख वितरकहरूसँग एकीकृत छ, त्यसैले सानो मात्राको प्रोटोटाइप कम्पोनेन्टहरू न्यूनतम अर्डर मात्रा वा नेतृत्व समयको सन्दर्भमा चिन्ताको विषय होइनन्।

आवेदन क्षेत्रहरू

फ्यानवेको SMT र THT असेंबली अफ र्यापिड प्रोटोटाइप PCB बोर्ड सेवा निम्न क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

IoT उपकरणहरू र पहिरन योग्यहरू:सानो फारम कारक, उच्च घनत्व, र कम बिजुली खपतले प्रोटोटाइपिङको समयमा सटीक स्थान र द्रुत पुनरावृत्तिको माग गर्दछ। सामान्य उत्पादनहरूमा स्मार्ट सेन्सरहरू, स्वास्थ्य निगरानी ब्यान्डहरू, र ताररहित सञ्चार मोड्युलहरू समावेश छन्।

मोटर वाहन नियन्त्रण मोड्युल:वाहन इलेक्ट्रोनिक्समा उच्च विश्वसनीयता र वातावरणीय लचिलोपन चाहिन्छ। ECU प्रोटोटाइपहरू, BMS ब्याट्री व्यवस्थापन बोर्डहरू, र शरीर नियन्त्रण मोड्युलहरू सबैलाई प्रोटोटाइप चरणमा अपरिहार्य कार्यात्मक प्रमाणिकरण र विश्वसनीयता परीक्षण आवश्यक पर्दछ।

चिकित्सा निदान उपकरण:चिकित्सा उपकरणहरू कडा नियामक अनुमोदन समावेश; प्रोटोटाइप चरणमा पूर्ण प्रमाणीकरण पछिको FDA वा CE प्रमाणीकरणको लागि एक पूर्व शर्त हो। यसमा मोनिटर मेनबोर्डहरू, अल्ट्रासाउन्ड कन्ट्रोल बोर्डहरू, र पोर्टेबल डायग्नोस्टिक उपकरणहरू समावेश छन्।

एयरोस्पेस परीक्षण प्रणाली:उच्च विश्वसनीयता आवश्यकताहरूको मतलब प्रत्येक डिजाइन परिवर्तन भौतिक रूपमा प्रमाणित गरिनु पर्छ। एभियोनिक्स नियन्त्रकहरू र उडान परीक्षण डाटा अधिग्रहण प्रणालीहरूको लागि प्रोटोटाइप बोर्डहरू सैन्य ग्रेड कन्फर्मल कोटिंग र THT प्रेस फिट कनेक्टर विशिष्टताहरू पूरा गर्न आवश्यक छ।

दूरसञ्चार र नेटवर्किङ उपकरण:जटिल हाई स्पीड बोर्डहरूले प्रोटोटाइप एसेम्बलीबाट उत्पादन गर्नु अघि सिग्नलको अखण्डता प्रमाणित गर्न लाभ उठाउँछन्। यसमा राउटर मेनबोर्डहरू, अप्टिकल मोड्युल कन्ट्रोल बोर्डहरू, र बेस स्टेशन आरएफ बोर्डहरू समावेश छन्।

परीक्षण र गुणस्तर नियन्त्रण

र्‍यापिड प्रोटोटाइप PCB बोर्डको SMT र THT असेंबलीको लागि परीक्षण इलेक्ट्रोनिक निर्माणमा एक महत्वपूर्ण कदम हो। Fanway ले परीक्षण सेवाहरूको विस्तृत दायरा प्रदान गर्दछ।

सर्किट परीक्षणमा व्यक्तिगत कम्पोनेन्ट र सर्किटहरूको विद्युतीय कार्यसम्पादनलाई एसेम्बल गरिएको बोर्डमा प्रमाणित गर्दछ, चाँडै सर्टहरू, ओपनहरू, र कम्पोनेन्ट प्यारामिटर विचलनहरू पत्ता लगाउँदछ।

कार्यात्मक परीक्षणले बोर्डले वास्तविक अपरेटिङ सर्तहरू अन्तर्गत डिजाइन गरिएको रूपमा सञ्चालन गरेको पुष्टि गर्छ, वास्तविक उपयोग परिदृश्यहरू अनुकरण गर्दै।

बर्न इन टेस्टिङ विषय बोर्डहरूलाई फिल्डमा पुग्नु अघि नै प्रारम्भिक जीवन असफलताहरू पहिचान गर्न विस्तारित अपरेशनको लागि, डेलिभर गरिएका बोर्डहरूले निरन्तर सञ्चालनको क्रममा लुकेका त्रुटिहरू देखाउँदैनन् भन्ने सुनिश्चित गर्दै।

स्वचालित अप्टिकल निरीक्षणले सोल्डरिंग दोषहरू, कम्पोनेन्ट प्लेसमेन्ट त्रुटिहरू, र ध्रुवीय समस्याहरू पत्ता लगाउँदछ, सोल्डर संयुक्त उपस्थिति गुणस्तरको व्यापक निरीक्षणलाई कभर गर्दछ।

X-Ray निरीक्षणले BGAs र LGAs जस्ता लुकेका जोडहरूमा दृश्यता प्रदान गर्दछ जुन अप्टिकल रूपमा निरीक्षण गर्न सकिँदैन, बल ग्रिड एरे उपकरणहरूको लागि सोल्डर संयुक्त अखण्डता पुष्टि गर्दछ।

साझा सभा मुद्दा र रोकथाम

चिसो जोइन्टहरू, सोल्डर ब्रिजहरू, र अपर्याप्त सोल्डर सहित खराब सोल्डरिङ गुणस्तर।

रोकथाम:नियन्त्रित रिफ्लो प्रोफाइलहरू र SPI सोल्डर पेस्ट निरीक्षण, जहाँ टाँस्ने मोटाई र आकार प्रत्येक बोर्डको लागि रेकर्ड गरिन्छ।

कम्पोनेन्ट प्लेसमेन्ट त्रुटिहरू गलत अभिमुखीकरण वा स्थिति समावेश।

रोकथाम:BGAs को लागि प्लेसमेन्ट र एक्स रे प्रमाणीकरण पछि AOI निरीक्षण।

प्याकेज बेमेल जहाँ कम्पोनेन्ट प्याकेज PCB प्याड डिजाइनसँग मेल खाँदैन।

रोकथाम:उत्पादन अघि DFM समीक्षा, जहाँ हाम्रो इन्जिनियरिङ् टोलीले प्रत्येक कम्पोनेन्टको प्याकेज आयामहरू जाँच गर्छ।

फाइल त्रुटिहरू जस्तै Gerber तहहरू हराएको वा गलत ड्रिल फाइलहरू।

रोकथाम:तह पूर्णता र सही ड्रिल निर्देशांक सुनिश्चित गर्न सबै आगमन फाइलहरूको ईन्जिनियरिङ् प्रमाणिकरण।

कुन सभा प्रक्रिया तपाईंको लागि सही छ?
