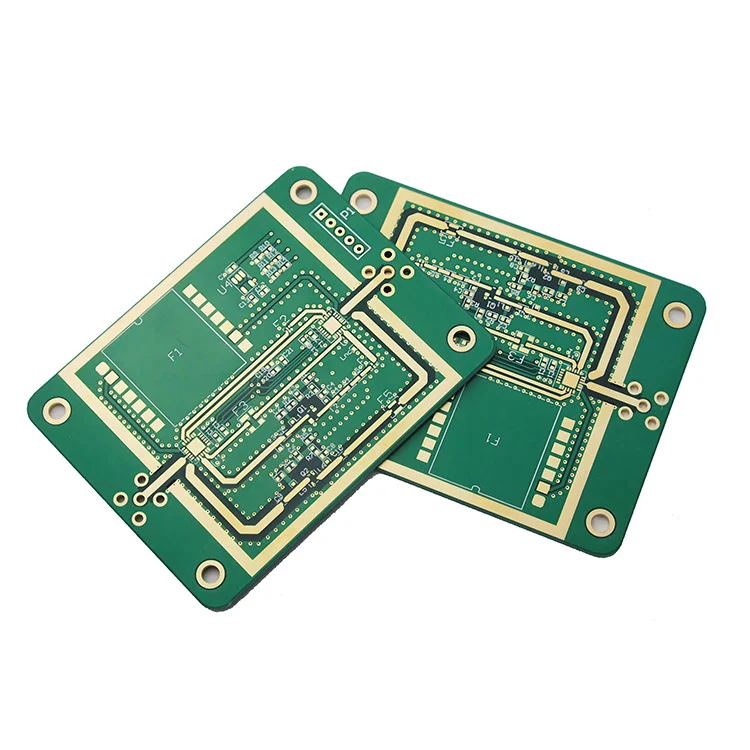

उच्च आवृत्ति पीसीबीप्रविधि आधुनिक RF, माइक्रोवेभ, र GHz दायरामा सञ्चालन हुने उच्च-गति डिजिटल प्रणालीहरूको लागि आवश्यक छ। फ्रिक्वेन्सी बढ्दै जाँदा, सिग्नल हानि, प्रतिबाधा बेमेल, र विद्युत चुम्बकीय हस्तक्षेप महत्वपूर्ण डिजाइन चुनौतीहरू बन्छ। यो व्यापक गाइडले कसरी उच्च आवृत्ति पीसीबीले सिग्नल अखण्डता सुधार गर्दछ, सामग्रीहरू, डिजाइन रणनीतिहरू, निर्माण प्रक्रियाहरू, लागत कारकहरू, र सामान्य इन्जिनियरिङ दुखाइ बिन्दुहरूको व्यावहारिक समाधानहरू अन्वेषण गर्दछ। तपाईं 5G मोड्युलहरू, अटोमोटिभ रडार, स्याटेलाइट प्रणालीहरू, वा उच्च-गति सञ्चार उपकरणहरू विकास गर्दै हुनुहुन्छ भने, यो लेखले तपाईंलाई स्थिर र भरपर्दो कार्यसम्पादन हासिल गर्न मद्दत गर्न स्पष्ट प्राविधिक अन्तर्दृष्टिहरू प्रदान गर्दछ।
उच्च आवृत्ति PCB लाई सामान्यतया 500 मेगाहर्ट्ज भन्दा माथि र प्राय: बहु-GHz दायराहरूमा विस्तारित फ्रिक्वेन्सीहरूमा भरपर्दो रूपमा सञ्चालन गर्न इन्जिनियर गरिएको छ। यी स्तरहरूमा, डाइलेक्ट्रिक गुणहरूमा पनि सानो भिन्नताहरू, तामाको नरमपन, र ट्रेस ज्यामितिले सर्किट व्यवहारलाई महत्त्वपूर्ण रूपमा असर गर्न सक्छ।
परम्परागत बोर्डहरूको विपरीत, उच्च फ्रिक्वेन्सी पीसीबी डिजाइनहरूलाई कम-हानि सामग्री, कडा रूपमा नियन्त्रित प्रतिबाधा, र सटीक उत्पादन सहिष्णुताहरू अनुमानित सिग्नल प्रसारण सुनिश्चित गर्न आवश्यक छ।
आवृत्ति बढ्दै जाँदा:
उच्च आवृत्ति पीसीबी टेक्नोलोजीले अनुकूलित डिजाइन विधिहरूसँग उन्नत सामग्रीहरू संयोजन गरेर यी चुनौतीहरूलाई सम्बोधन गर्दछ।
| सामग्री | डाइलेक्ट्रिक कन्स्टेन्ट (Dk) | हानि ट्यान्जेन्ट (Df) | आवेदन |
|---|---|---|---|
| परिमार्जित FR-4 | ४.२–४.५ | ०.०१५–०.०२ | तल्लो GHz डिजाइनहरू |
| रोजर्स लमिनेट | २.२–३.५ | ०.००९–०.००३ | आरएफ र माइक्रोवेभ |
| PTFE आधारित | २.०–२.५ | अति कम | उपग्रह र रडार |
| हाइड्रोकार्बन सिरेमिक | ३.०–३.५ | कम | अटोमोटिभ 77GHz रडार |
शेन्जेन फ्यानवे टेक्नोलोजी कं, लिमिटेड जस्ता उत्पादकहरूले उत्पादन अघि डाइलेक्ट्रिक स्थिरता र स्थिरतालाई ध्यानपूर्वक प्रमाणीकरण गर्छन्।
प्रभावकारी स्ट्याक-अप डिजाइनले ढाल र संकेत अखण्डता सुधार गर्दछ।
| तह | कार्य |
|---|---|
| शीर्ष | आरएफ सिग्नल रूटिङ |
| भित्री १ | ग्राउन्ड प्लेन |
| भित्री २ | पावर प्लेन |
| तल | शिल्डिंग / माध्यमिक संकेतहरू |
उचित ग्राउन्ड सन्दर्भले EMI कम गर्छ र प्रतिबाधा स्थिरता सुधार गर्दछ।
उच्च आवृत्ति पीसीबी निर्माण आवश्यक छ:
शेन्जेन फ्यानवे टेक्नोलोजी कं, लिमिटेडले ब्याचहरूमा स्थिर विद्युतीय प्रदर्शन सुनिश्चित गर्न कडा प्रक्रिया नियन्त्रण लागू गर्दछ।
लागत चालकहरूले सामग्री छनौट, तह गणना, प्रतिबाधा सहिष्णुता, र परीक्षण जटिलता समावेश गर्दछ। हाइब्रिड स्ट्याक-अप डिजाइनहरूले मानक कोरहरूसँग आरएफ सामग्रीहरू संयोजन गर्न लागत र प्रदर्शन सन्तुलन गर्न सक्छ।
मूल्याङ्कन गर्नुहोस्:
शेन्जेन फ्यानवे टेक्नोलोजी कं, लिमिटेडले बहु-सामग्री हाइब्रिड बोर्डहरू, सटीक प्रतिबाधा नियन्त्रण, द्रुत प्रोटोटाइप, र कडा परीक्षण प्रक्रियाहरू सहित व्यापक उच्च आवृत्ति पीसीबी निर्माण समाधानहरू प्रदान गर्दछ। तिनीहरूको ईन्जिनियरिङ् टोलीले GHz अनुप्रयोगहरूमा लगातार प्रदर्शन सुनिश्चित गर्दै, डिजाइन समीक्षादेखि ठूलो उत्पादनसम्म ग्राहकहरूलाई समर्थन गर्दछ।
Q1: मैले कुन फ्रिक्वेन्सीमा उच्च आवृत्ति पीसीबी सामग्रीहरू विचार गर्नुपर्छ?
सामान्यतया 500 MHz भन्दा माथि, विशेष गरी बहु-GHz दायराहरूमा सञ्चालन गर्दा।
Q2: के मानक FR-4 RF अनुप्रयोगहरू ह्यान्डल गर्न सक्छ?
केवल सीमित तल्लो आवृत्ति डिजाइनहरू; राम्रो स्थिरताको लागि समर्पित आरएफ सामग्रीहरू प्राथमिकता दिइन्छ।
Q3: सबैभन्दा महत्वपूर्ण प्यारामिटर के हो?
हानि ट्यान्जेन्ट (Df) ले संकेत क्षीणनलाई महत्त्वपूर्ण रूपमा असर गर्छ।
Q4: म कसरी संकेत प्रतिबिम्ब कम गर्न सक्छु?
सही प्रतिबाधा नियन्त्रण र उचित स्ट्याक-अप डिजाइन सुनिश्चित गर्नुहोस्।
Q5: म मेरो परियोजना कसरी सुरु गर्न सक्छु?
निर्माण गर्नु अघि डिजाइन फाइलहरू समीक्षा गर्न अनुभवी निर्मातासँग परामर्श गर्नुहोस्।
उच्च फ्रिक्वेन्सी PCB ले सिग्नल अखण्डता कायम राख्न, हानि कम गर्न र उन्नत GHz प्रणालीहरूमा स्थिर प्रदर्शन सुनिश्चित गर्न निर्णायक भूमिका खेल्छ। सामाग्री चयन देखि परिशुद्धता निर्माण को लागी, हरेक विवरण को महत्व छ।
यदि तपाइँ भरपर्दो, उच्च प्रदर्शन उच्च आवृत्ति पीसीबी निर्माण समर्थन खोज्दै हुनुहुन्छ भने,शेन्जेन फ्यानवे टेक्नोलोजी कं, लिमिटेडविशेषज्ञ मार्गदर्शन र उत्पादन उत्कृष्टता प्रदान गर्न तयार छ।
विकासमा नयाँ आरएफ वा उच्च-गति परियोजना छ?सम्पर्क गर्नुहोस्हामीलाई आज तपाइँको प्राविधिक आवश्यकताहरु बारे छलफल गर्न र तपाइँको उच्च आवृत्ति पीसीबी आवश्यकताहरु को लागी एक अनुकूल समाधान प्राप्त गर्न को लागी।
