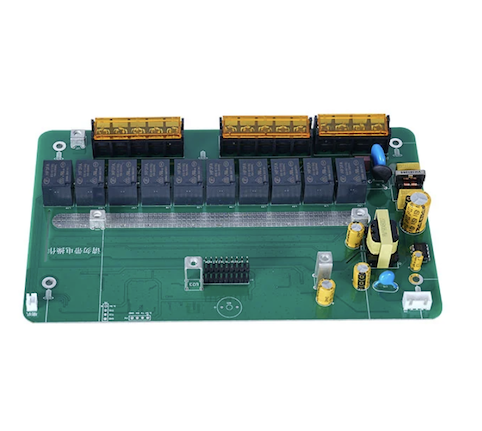

इलेक्ट्रोनिक पीसीबी मुद्रित सर्किट बोर्ड प्रोटोटाइप विधानसभा

चीन आपूर्तिकर्ता Fanway बाट इलेक्ट्रोनिक PCB प्रिन्टेड सर्किट बोर्ड प्रोटोटाइप असेंबली सेवा IoT उपकरणहरू, मोटर वाहन नियन्त्रण मोड्युलहरू, चिकित्सा निदान उपकरणहरू, र एयरोस्पेस परीक्षण प्रणालीहरूमा R&D परियोजनाहरूका लागि बनाइएको छ। सामान्य द्रुत-टर्न PCB सेवाहरूले 3 देखि 7 दिन लिन्छन्, हाम्रो 24-घण्टा डेलिभरीले पुनरावृत्ति चक्रलाई महत्त्वपूर्ण रूपमा संकुचित गर्दछ। सम्मेलन सुरु हुनु अघि, हाम्रो इन्जिनियरिङ टोलीले प्याड डिजाइन समस्याहरू, कम्पोनेन्ट स्पेसिङ द्वन्द्वहरू, वा अन्य उत्पादनशीलता समस्याहरू चाँडै समात्न तपाईंको Gerber फाइलहरू, BOM, र पिक-एन्ड-प्लेस फाइलहरूमा DFM विश्लेषण गर्छ। कुनै न्यूनतम अर्डर मात्रा बिना (१ टुक्राबाट सुरु), R&D टोलीहरूले प्रोटोटाइप चरणको समयमा अतिरिक्त सूची लागतहरूबाट बच्न सक्छन्।

PCB प्रोटोटाइप विधानसभा के को लागी हो?

पीसीबी प्रिन्टेड सर्किट बोर्ड प्रोटोटाइप एसेम्ब्ली सेवा परीक्षण योग्य नमूनाहरू उत्पादन गर्नको लागि प्रिन्ट गरिएको सर्किट बोर्डमा इलेक्ट्रोनिक कम्पोनेन्टहरू माउन्ट गर्ने प्रक्रिया हो। यसको मुख्य उद्देश्य प्रमाणीकरण हो, उत्पादन होइन:

डिजाइन प्रमाणीकरण: तपाईंको सर्किट डिजाइन भौतिक संसारमा काम गर्दछ भनेर पुष्टि गर्दछ। सिमुलेशनले सबै वास्तविक-विश्व चरहरू कभर गर्न सक्दैन - सिग्नल अखण्डता, शक्ति वितरण, र थर्मल व्यवहार शारीरिक परीक्षण मार्फत मात्र देखिने हुन्छ।

पुनरावृत्ति सुधार: प्रोटोटाइप चरणमा डिजाइन त्रुटिहरू समात्न र समाधान गर्न ठूलो मात्रामा उत्पादित ब्याचलाई पुन: काम गर्न लाग्ने रकमको एक अंश खर्च हुन्छ। एउटा प्रोटोटाइप पुनरावृत्तिले ठूलो मात्रामा पुन: कार्यको लागत दस गुणा बचत गर्न सक्छ।

फर्मवेयर विकास: सफ्टवेयर इन्जिनियरहरूको लागि इम्बेडेड कोड लेख्न र परीक्षण गर्नको लागि वास्तविक हार्डवेयर प्लेटफर्म प्रदान गर्दछ। भौतिक हार्डवेयर बिना फर्मवेयर विकास गर्नु भनेको भ्याकुममा डिबग गर्नु जस्तै हो - तार्किक शुद्धताले हार्डवेयर अनुकूलताको ग्यारेन्टी गर्दैन।

प्रोटोटाइप एसेम्ब्ली एउटा महत्वपूर्ण चरण हो जसले उत्पादनलाई अवधारणाबाट वास्तविकतामा लैजान्छ, र फ्यानवेको इलेक्ट्रोनिक पीसीबी प्रिन्टेड सर्किट बोर्ड प्रोटोटाइप एसेम्बली सेवाले यस चरणको लागि व्यावसायिक समर्थन प्रदान गर्दछ।

आवश्यक स्टार्ट-अप फाइलहरू

पूर्ण र सही फाइलहरू एक सहज परियोजना सुरुको लागि आधार हुन्। तपाईलाई सामान्यतया निम्न कोर फाइलहरू चाहिन्छ:

1. Gerber फाइलहरू सबै तामाको तहहरू, ड्रिल डाटा, सोल्डर मास्क, र सिल्कस्क्रिन समावेश गरी नग्न PCB निर्माण गर्न प्रयोग गरिन्छ। अपूर्ण ढाँचाहरू वा खराब नामित तहहरू उत्पादन ढिलाइको सबैभन्दा सामान्य कारणहरू हुन्।

2. सामग्रीको बिल (BOM) ले निर्माता भाग नम्बर (MPN), सन्दर्भ डिजाइनकर्ता, मात्रा, र विवरण सहित भेला हुने प्रत्येक घटकलाई सूचीबद्ध गर्दछ। अस्पष्ट विवरणहरू (जस्तै, "100nF क्यापेसिटर") ले खरीद त्रुटिहरू निम्त्याउन सक्छ वा विभिन्न भोल्टेज मूल्याङ्कनमा ढिलाइ गर्न सक्छ र डाइलेक्ट्रिक सामग्रीहरूले उच्च-गति सर्किटहरूमा धेरै फरक व्यवहार गर्दछ।

3. समन्वय फाइल (CPL / पिक र प्लेस फाइल) ले SMT प्लेसमेन्ट मेसिनलाई मार्गदर्शन गर्दै प्रत्येक कम्पोनेन्टका लागि सटीक X/Y निर्देशांकहरू, घुमाउने कोणहरू र माउन्टिङ साइडहरू प्रदान गर्दछ। समन्वय त्रुटिहरूले प्रत्यक्ष रूपमा मिसालाइनमेन्ट वा ध्रुवता त्रुटिहरू निम्त्याउँछ।

4. प्रोफेशनल टिप, अर्डर गर्नु अघि DFM समीक्षाले प्याड डिजाइन समस्याहरू, कम्पोनेन्ट स्पेसिङ समस्याहरू, र उत्पादन रोक्नु अघि अन्य उत्पादनशीलता चिन्ताहरू उजागर गर्न सक्छ। फ्यानवेको ईन्जिनियरिङ् टोलीले उत्पादन सुरु हुनु अघि प्रत्येक इलेक्ट्रोनिक PCB प्रिन्टेड सर्किट बोर्ड प्रोटोटाइप असेंबली अर्डरको लागि DFM समीक्षा प्रदान गर्दछ।

पूर्ण प्रोटोटाइप विधानसभा प्रक्रिया

फ्यानवेको प्रोटोटाइप असेम्ब्ली सेवाले सामग्रीदेखि समाप्त बोर्डसम्म सम्पूर्ण चेनलाई कभर गर्दछ:

कम्पोनेन्ट सोर्सिङ:हाम्रो खरीद टोलीले प्रतिस्पर्धी मूल्यहरूमा कम्पोनेन्टहरू सुरक्षित गर्न स्थिर आपूर्ति श्रृंखलाको लाभ उठाउँदछ, सानो प्रोटोटाइप मात्राहरूको लागि पनि। ग्राहकहरूलाई धेरै वितरकहरूसँग समन्वय गर्न आवश्यक छैन।

इन्जिनियरिङ समीक्षा:परियोजना ईन्जिनियरहरूले Gerber, BOM को जाँच गर्छन्, र उत्पादन सुरु हुनु अघि निर्माणको लागि फाइलहरू समन्वय गर्छन्, प्रारम्भिक चरणमा सम्भावित मुद्दाहरूको बहुमतलाई रोक्दै।

प्रोटोटाइप पीसीबी विधानसभा:बहु-तह, उच्च-फ्रिक्वेन्सी, HDI, कठोर, कठोर-फ्लेक्स, र फ्लेक्स PCBs सहित धेरै बोर्ड प्रकारहरूलाई समर्थन गर्दछ। प्लेसमेन्ट क्षमताले 01005 अल्ट्रा-साना कम्पोनेन्टहरू र 0.2mm-पिच BGA हरू समावेश गर्दछ, अधिकतम बोर्ड आकार 510mm × 460mm सँग।

परीक्षण र प्रमाणीकरण:प्रत्येक प्रोटोटाइप बोर्डले म्यानुअल QC, SPI सोल्डर पेस्ट निरीक्षण, AOI अप्टिकल निरीक्षण, एक्स-रे निरीक्षण, इन-सर्किट परीक्षण, कार्यात्मक परीक्षण, र बर्न-इन परीक्षण सहित कठोर निरीक्षण प्रणालीबाट गुज्र्छ। प्रोटोटाइप चरणमा पूर्ण परीक्षणले पायलट रन र ठूलो उत्पादनमा सहज संक्रमण सुनिश्चित गर्दछ।

आवेदन क्षेत्रहरू

फ्यानवेको इलेक्ट्रोनिक पीसीबी मुद्रित सर्किट बोर्ड प्रोटोटाइप असेंबली सेवा निम्न क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ:

IoT उपकरणहरू र पहिरन योग्यहरू

सानो फारम कारक, उच्च घनत्व, र कम बिजुली खपतले प्रोटोटाइपिङको समयमा सटीक स्थान र द्रुत पुनरावृत्तिको माग गर्दछ।

मोटर वाहन नियन्त्रण मोड्युल

इन-वाहन इलेक्ट्रोनिक्सलाई उच्च विश्वसनीयता र वातावरणीय लचिलोपन चाहिन्छ; प्रोटोटाइप चरणमा कार्यात्मक प्रमाणीकरण र विश्वसनीयता परीक्षण अपरिहार्य छन्।

चिकित्सा निदान उपकरण

चिकित्सा उपकरणहरू कडा नियामक अनुमोदन समावेश; प्रोटोटाइप चरणमा पूर्ण प्रमाणीकरण पछिको प्रमाणीकरणको लागि पूर्व शर्त हो।

एयरोस्पेस परीक्षण प्रणाली

उच्च-विश्वसनीयता आवश्यकताहरू मतलब प्रत्येक डिजाइन परिवर्तन भौतिक रूपमा प्रमाणित हुनुपर्छ; द्रुत प्रोटोटाइप क्षमताले परियोजनाको टाइमलाइनलाई प्रत्यक्ष असर गर्छ।

किन Fanway को लागी अप्ट गर्नुहोस्

24-घण्टा डेलिभरी

जबकि मानक द्रुत-टर्न चक्र 3-7 दिनको हुन्छ, फ्यानवेले प्रोटोटाइप PCB एसेम्बलीलाई 24 घण्टा सम्म कम्प्रेस गर्दछ। R&D टोलीहरूका लागि, प्रत्येक छोटो पुनरावृत्ति चक्रको अर्थ उही समय सीमा भित्र थप डिजाइन प्रमाणीकरण राउन्डहरू हुन्।

एक-स्टप सेवा

हामी कम्पोनेन्ट सोर्सिङ, DFM समीक्षा, PCB फेब्रिकेसन, SMT प्लेसमेन्ट, थ्रु-होल सोल्डरिङदेखि अन्तिम परीक्षणसम्म - सबै एउटै छानामुनि सेवा प्रदान गर्छौं। ग्राहकहरू अलग-अलग PCB आपूर्तिकर्ताहरू, कम्पोनेन्ट वितरकहरू, र असेंबली घरहरू समन्वय गर्ने ओभरहेडबाट बच्न्छन्।

प्रमाणित गुणस्तर प्रणाली

हाम्रो सुविधाले ISO9001, ISO13485, IATF16949 र ISO14001 प्रमाणपत्रहरू राख्छ, उत्पादनहरू UL, RoHS, SGS, र REACH मापदण्डहरू अनुरूप छन्। प्रोटोटाइप चरणमा गुणस्तर मापदण्डहरू भोल्युम उत्पादनसँग मिल्दोजुल्दो छन्, प्रक्रिया भिन्नताहरूको कारणले मान्यता विफलताबाट बच्न।

कम अर्डर न्यूनतम

हामी R&D-चरण आवश्यकताहरूको लागि थप इन्भेन्टरी लागतहरू हटाउँदै, न्यूनतम मात्राको आवश्यकता बिना 1 टुक्राबाट सुरु हुने अर्डरहरूलाई समर्थन गर्छौं।

ईन्जिनियरिङ् समर्थन अग्रिम

DFM विश्लेषण अर्डर पुष्टिकरण अघि प्रदर्शन गरिन्छ, डिजाइन मुद्दाहरू प्रारम्भिक पहिचान र समाधान। यसले एसेम्बलीको समयमा समस्याहरूमा प्रतिक्रिया गर्नुको सट्टा उत्पादन जोखिमलाई अगाडि सार्छ।

प्रश्नोत्तर

Q: प्रोटोटाइप PCB असेंबली सामान्यतया कति समय लाग्छ?
A: Fanway 24-घण्टा द्रुत प्रोटोटाइप प्रदान गर्दछ। सामान्य अवस्थाहरूमा, बोर्ड तह गणना, कम्पोनेन्ट जटिलता, र BOM तयारीमा निर्भर गर्दै, फाइल पुष्टिकरणबाट बोर्ड डेलिभरी पूरा गर्न 24 घण्टा भित्र पूरा गर्न सकिन्छ।

प्रश्न: प्रोटोटाइप परियोजना सुरु गर्न के फाइलहरू आवश्यक छ?
A: तपाईलाई Gerber फाइलहरू (PCB निर्माणको लागि), एक BOM (निर्माता भाग नम्बरहरू, सन्दर्भ डिजाइनकर्ताहरू, र मात्राहरू सहित), र एक समन्वय फाइल (SMT प्लेसमेन्टको लागि) चाहिन्छ। पेश गर्न सिफारिस गर्नु अघि DFM स्व-जाँच गर्नुहोस्, वा तपाईंले हाम्रो इन्जिनियरिङ टोलीलाई उत्पादन क्षमता समीक्षा गर्न दिन सक्नुहुन्छ।

प्रश्न: तपाइँ प्रोटोटाइप विधानसभा को लागी पीसीबी को प्रकार को समर्थन गर्नुहुन्छ?
A: हामी बहु-तह, उच्च-फ्रिक्वेन्सी, HDI, कठोर, कठोर-फ्लेक्स, र फ्लेक्स PCBs लाई समर्थन गर्छौं।

Q: के फ्यानवेले प्रोटोटाइपहरूको लागि कम्पोनेन्ट खरीद सेवाहरू प्रदान गर्दछ?
A: हो। हाम्रो खरीद टोलीसँग प्रतिस्पर्धी मूल्यहरूमा साना प्रोटोटाइप मात्राहरूको लागि स्रोत घटकहरूको लागि व्यापक बजार स्रोतहरू छन्।

प्रश्न: प्रोटोटाइप चरणमा के परीक्षण समावेश छ?
A: परीक्षणले AOI अप्टिकल निरीक्षण, एक्स-रे निरीक्षण, इन-सर्किट परीक्षण, कार्यात्मक परीक्षण, र बर्न-इन परीक्षण समावेश गर्दछ। विशिष्ट परीक्षण योजना परियोजना आवश्यकताहरूको आधारमा अनुकूलित गर्न सकिन्छ।

तपाइँको परियोजना को लागी एक प्रोटोटाइप विधानसभा सुरु गर्न आवश्यक छ? तपाईंको Gerber फाइलहरू, BOM, र हाम्रो इन्जिनियरिङ टोलीलाई फाइलहरू समन्वय गर्नुहोस्। हामी 24 घण्टा भित्र DFM समीक्षा र उद्धरण प्रदान गर्नेछौं।
