Fantway दक्षता र भरपर्दो अन्त-टुब्स pcb ASCB SACS सेवाहरू प्रदान गर्नमा विशेषताहरूको विशेषता, तपाईंको उत्पाद सफलताको गति बढाउनको लागि परिभाषित गर्दछ।

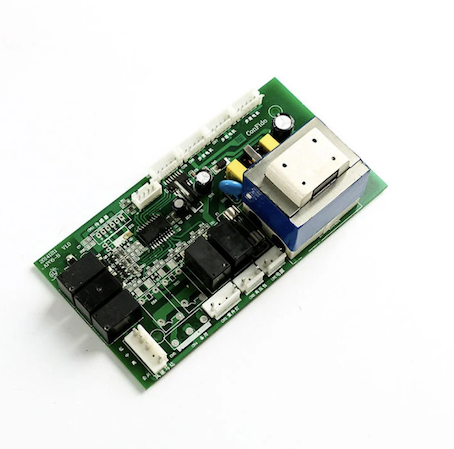

फ्यानवे द्वारा प्रस्तावित र्यापिड टर्नराउन्डको साथ प्रिन्टेड सर्किट बोर्ड पीसीबी असेंबली सेवा एक समर्पित उत्पादन कार्यप्रवाहको वरिपरि संरचित छ जुन ठूलो ब्याच अर्डरहरू पछि पर्खदैन। डिजाईन फाइलहरू उत्पादन सुरु हुनु अघि उत्पादनशीलता मुद्दाहरू समात्न पेश गरेपछि DFM समीक्षाबाट गुज्रिन्छ। कम्पोनेन्टहरू हाम्रो खरीद टोली मार्फत 15 वर्ष भन्दा बढी आपूर्ति श्रृंखला अनुभवको साथ प्राप्त गरिन्छ, लामो-सीसा वस्तुहरू प्रारम्भिक पहिचान गर्दै र आवश्यक भएमा विकल्पहरू सुरक्षित गर्दै। एसेम्बली प्राथमिकता तालिकाको साथ समर्पित लाइनहरूमा चल्छ, र प्रत्येक बोर्डले ढुवानी अघि AOI, एक्स-रे, र कार्यात्मक परीक्षणहरू मार्फत जान्छ। प्रिन्टेड सर्किट बोर्ड PCB असेम्ब्ली सेवाले गुणस्तरको खर्चमा गति नआउने कुरा सुनिश्चित गर्दछ र सबै बोर्डहरूले IPC-A-610 मापदण्डहरू पूरा गर्छन् र ISO 9001 प्रमाणित प्रक्रियाहरू सबै अर्डरहरूमा लागू हुन्छन्, चाहे एकल प्रोटोटाइप होस् वा उत्पादन सञ्चालन।
हार्डवेयर विकासले परीक्षण-पुनरावृत्ति-पुनः परीक्षण चक्र पछ्याउँछ जुन पूर्ण रूपमा बोर्डको उपलब्धतामा निर्भर हुन्छ। यदि प्रत्येक बोर्ड संशोधनले निर्माण गर्न 2 देखि 3 हप्ता लिन्छ भने, टोलीले फिक्स काम गर्यो कि भनेर जान्न दुई हप्ता पर्खन्छ। त्यो ढिलाइले विकासको गतिलाई तोड्छ, परियोजनाको टाइमलाइन विस्तार गर्छ, र समय तालिकामा ढिलो फेला परेको डिजाइन त्रुटिले महँगो पुन: काम गर्न बाध्य हुने जोखिम बढाउँछ।
द्रुत टर्नअराउंडको साथ प्रिन्टेड सर्किट बोर्ड PCB असेंबली सेवाले यो समीकरण परिवर्तन गर्दछ। 3 देखि 7 दिनको चक्र भनेको ईन्जिनियरहरूले सोमबार परीक्षण गर्न सक्छन्, मंगलबार मुद्दाहरू पहिचान गर्न सक्छन्, बुधबार संशोधन पेश गर्न सक्छन्, र शुक्रबारसम्म नयाँ बोर्डहरू छन्। फिडब्याक लूप हप्तादेखि दिनसम्म छोटो हुन्छ, जसले इन्जिनियरहरूले ट्र्याक गर्न आवश्यक पर्ने समवर्ती कार्यहरूको संख्या र परियोजनाहरू बीचको सन्दर्भ-स्विचिङमा बिताएको समयलाई सीधै घटाउँछ। द्रुत पुनरावृत्तिले पनि प्रोजेक्टमा बिताएका कुल घण्टाहरू घटाउँछ, किनकि इन्जिनियरिङ टोलीहरू हार्डवेयरको लागि बेवास्ता गर्दै पर्खिरहेका छैनन्।
1. द्रुत डिजाइन पुनरावृत्ति
मानक 2 देखि 3 हप्ताको लीड टाइम्सले तीन-संशोधन चक्रलाई 6 देखि 9 हप्तासम्म फैलाउँछ। र्यापिड टर्नराउन्डको साथ प्रिन्टेड सर्किट बोर्ड PCB असेम्ब्ली सेवाले समान चक्रलाई २ देखि ३ हप्तासम्म कम्प्रेस गर्छ। यो भिन्नता मामूली होइन; यसले उत्पादन प्रक्षेपण विन्डो पूरा गर्छ वा पूर्ण रूपमा छुटेको छ कि छैन भनेर निर्धारण गर्दछ।
2. पहिलेको बजार प्रविष्टि
प्रतियोगीहरू भन्दा अगाडि ग्राहकहरू पुग्ने उत्पादनहरूले ब्रान्ड पहिचान, वितरण च्यानलहरू, र ग्राहक वफादारी स्थापना गर्दछ जुन पुन: प्राप्त गर्न गाह्रो छ। उपभोक्ता इलेक्ट्रोनिक्स र औद्योगिक IoT मा, पहिलो-मूभर लाभ अक्सर निर्णायक हुन्छ। द्रुत टर्नअराउन्डले कम्पनीहरूलाई प्रोटोटाइप प्रमाणीकरण पूरा गर्न, ग्राहक प्रतिक्रिया सङ्कलन गर्न, र मानक अर्डरहरूको लागि पर्खिरहेका प्रतिस्पर्धीहरू भन्दा छिटो डिजाइनहरू परिष्कृत गर्न सक्षम बनाउँछ।
3. चुस्त हार्डवेयर विकास
फुर्तिलो विकास सिद्धान्तहरू छोटो स्प्रिन्टहरू, बारम्बार परीक्षण, र द्रुत पुनरावृत्तिमा निर्भर हुन्छन्। र्यापिड टर्नराउन्ड PCB असेंबली र सोल्डरिङ सेवाले यी अभ्यासहरूलाई हार्डवेयर टोलीहरूमा ल्याउँछ। प्रत्येक डिजाइन परिवर्तन चाँडै प्रमाणित गर्न सकिन्छ, असफलता लागत कम रहन्छ, र टोलीहरू परीक्षण गर्नु अघि डिजाइनहरू प्रतिबद्ध गर्न बाध्य हुँदैनन् किनभने नयाँ पुनरावृत्तिको लागत समय हो, ढिलाइको महिनौं होइन।
4. समग्र विकास लागत घटाइएको
द्रुत सेवाले प्रति-बोर्ड प्रिमियम बोक्दा, कुल विकास लागत अक्सर घट्छ। छोटो चक्र भनेको कम इन्जिनियरिङ घन्टा पर्खनु, विस्तारित टाइमलाइनमा परियोजना व्यवस्थापनबाट कम ओभरहेड, र कम सुविधा लागत। ६ महिनाको सट्टा ३ महिनामा सम्पन्न हुने आयोजनाको आधा इन्जिनियरिङ तलब र सुविधा खर्च चाहिन्छ।
फ्यानवेले र्यापिड टर्नराउन्डको साथ प्रिन्टेड सर्किट बोर्ड PCB असेम्ब्ली सेवामा पूर्ण गुणस्तर मापदण्डहरू कायम राख्छ। निम्न निरीक्षण र परीक्षणहरू प्रत्येक बोर्डमा प्रदर्शन गरिन्छ, नेतृत्व समयको पर्वाह नगरी।
स्वचालित अप्टिकल निरीक्षण
AOI ले सोल्डर संयुक्त गुणस्तर, कम्पोनेन्ट प्लेसमेन्ट शुद्धता, ध्रुवता, र सोल्डर पेस्ट कभरेज प्रमाणित गर्दछ। यसले सोल्डरिङ दोषहरू जस्तै पुलहरू, अपर्याप्त सोल्डर, मिसलाइनमेन्ट, र SMT प्लेसमेन्ट पछि तुरुन्तै हराएको घटकहरू समात्छ।
एक्स-रे निरीक्षण
BGA, QFN, LGA, र कम्पोनेन्ट बडी मुनि लुकेको सोल्डर जोडहरू भएका अन्य कम्पोनेन्टहरू भएका बोर्डहरूको लागि एक्स-रे अनिवार्य छ। यसले शून्यता, ब्रिजिङ, अपर्याप्त भिजाउने, र हेड-इन-पिलो दोषहरू पत्ता लगाउँदछ जुन अप्टिकल निरीक्षणद्वारा देख्न सकिँदैन।
इन-सर्किट परीक्षण
आईसीटीले एसेम्बल बोर्डमा प्रत्येक नेटको विद्युतीय जडान प्रमाणित गर्दछ। यसले कार्यात्मक परीक्षण सुरु हुनु अघि शर्ट्स, ओपन, गलत रेसिस्टर मानहरू, हराएको क्यापेसिटरहरू, र उचित पावर सप्लाई आउटपुटको लागि जाँच गर्दछ।
कार्यात्मक परीक्षण
कार्यात्मक परीक्षणले बोर्डले वास्तविक वा सिमुलेटेड अपरेटिङ सर्तहरूमा डिजाइन गरिएको रूपमा सञ्चालन गरेको पुष्टि गर्छ। परीक्षण प्रोटोकलहरू प्रति परियोजना परिभाषित गरिन्छ र समर्पित परीक्षण फिक्स्चर वा परीक्षण सफ्टवेयरमा कार्यान्वयन गरिन्छ।
100% दृश्य निरीक्षण
प्रत्येक बोर्डले कारीगरी, सफाई, र समग्र उपस्थिति प्रमाणित गर्न प्याकेजिङ अघि म्यानुअल भिजुअल निरीक्षणबाट गुज्र्छ।
यी गुणस्तर जाँचहरू अपवाद बिना हरेक द्रुत टर्नअराउंड अर्डरमा लागू हुन्छन्। गति समर्पित उत्पादन क्षमता र कुशल कार्यप्रवाह मार्फत प्राप्त गरिन्छ, निरीक्षण चरणहरू छोडेर होइन।
प्रोटोटाइप प्रमाणीकरण र डिजाइन पुनरावृत्ति
टोलीहरू जसले नयाँ अवधारणाहरू परीक्षण गर्न, डिजाइन परिवर्तनहरू मान्य गर्न, वा फिक्सहरू द्रुत रूपमा प्रमाणित गर्न आवश्यक छ। द्रुत प्रतिक्रिया चक्रहरूले थप डिजाइन विकल्पहरूलाई निश्चित परियोजना टाइमलाइन भित्र अन्वेषण गर्न अनुमति दिन्छ।
आपतकालीन परियोजनाहरू र डेमोहरू
लगानीकर्ता प्रस्तुतीकरणहरू, ट्रेड शो प्रदर्शनीहरू, ग्राहक प्रदर्शनहरू, र नियामक सबमिशन समय सीमाहरू प्रायः निश्चित मितिहरू हुन्छन्। र्यापिड टर्नअराउन्डले काम गर्ने हार्डवेयर प्रदान गर्दछ जब मानक नेतृत्व समय विन्डो छुटेको छ।
फुर्तिलो हार्डवेयर टोलीहरू
विकास टोलीहरू जसले छोटो चक्र, बारम्बार परीक्षण, र द्रुत पुनरावृत्ति अभ्यास गर्छन् उनीहरूको स्प्रिन्ट क्याडेन्ससँग मेल खाने बोर्ड डेलिभरी आवश्यक पर्दछ। द्रुत टर्नअराउन्डले हार्डवेयर टोलीहरूलाई चुस्त सफ्टवेयर विकास अभ्यासहरूसँग पङ्क्तिबद्ध गर्न सक्षम बनाउँछ।
सानो ब्याच उत्पादन र बजार परीक्षण
उच्च-भोल्युम उत्पादनमा प्रतिबद्ध हुनु अघि, टोलीहरूलाई फिल्ड परीक्षण, ग्राहक पाइलटहरू, वा नियामक अनुपालनको लागि बोर्डहरूको सानो ब्याच चाहिन्छ। द्रुत परिवर्तनले यी बोर्डहरूलाई छिटो डेलिभर गर्छ, छिटो गो/नो-गो निर्णयहरू सक्षम पार्दै।
द्रुत सेवाको साथमा पनि, केहि समस्याहरूले ढिलाइ हुन सक्छ। यी बुझ्नाले परियोजनाहरू समय तालिकामा रहन सुनिश्चित गर्न मद्दत गर्दछ।
DFM (उत्पादनको लागि डिजाइन) मुद्दाहरू: निर्माण क्षमताहरूसँग मिल्दोजुल्दो नहुने डिजाइनहरूलाई समाधान गर्न पछाडि-अगाडि सञ्चार चाहिन्छ। उत्पादन सुरु भएपछि पत्ता लागेको एकल DFM प्रश्नले २४ देखि ४८ घण्टा थप्न सक्छ। हाम्रो पूर्व-उत्पादन DFM समीक्षाले अपर्याप्त कम्पोनेन्ट स्पेसिङ, गलत प्याड साइज, हराएको सोल्डर ड्याम, प्याडमाथि सिल्क्सस्क्रिन, र निर्माण सुरु हुनु अघि बोर्ड किनारा क्लियरेन्स उल्लङ्घनहरू जस्ता समस्याहरू समात्छ।
गैर-मानक अवयवहरू: लामो समय-समयका भागहरू समावेश गर्ने BOMहरू ढिलाइको प्राथमिक स्रोत हुन्। कम्पोनेन्टहरू कुल बोर्ड लागतको 60 देखि 80% सम्मका लागि खाता हुन् र खरिद ढिलाइको प्राथमिक स्रोत पनि हुन्। 15 वर्ष भन्दा बढी अनुभवको साथ हाम्रो खरीद टोलीले स्थापित आपूर्ति श्रृंखला सम्बन्धहरू मार्फत लामो-सीसा वस्तुहरू प्रारम्भिक र स्रोत विकल्पहरू पहिचान गर्दछ।
अतिरिक्त प्रक्रिया चरणहरू: विशेष सतह फिनिश, प्रेस-फिट कनेक्टरहरू, BGA अन्डरफिल, र कन्फर्मल कोटिंग सबैले अनिवार्य प्रक्रिया समय थप्छन्। यी चरणहरू छिटो गर्न सकिँदैन र समय तालिकामा कारक हुनुपर्छ। हामी यी आवश्यकताहरू उद्धृत गर्दा स्पष्ट रूपमा सञ्चार गर्छौं त्यसैले त्यहाँ कुनै आश्चर्य छैन।
| प्यारामिटर | विशिष्टता |
|---|---|
| विधानसभा टेक्नोलोजीहरू | SMT, THT, मिश्रित प्रविधि, BGA, HDI |
| उत्पादन क्षमता | 8 SMT लाइनहरू प्रति 24 घण्टा प्रति लाइन 10 मिलियन प्लेसमेन्टहरू |
| तह गणना | 1 देखि 108 तहहरू |
| बोर्ड मोटाई | 0.2mm देखि 10.0mm |
| अधिकतम प्यानल आकार | 610mm × 1200mm |
| तामा मोटाई | 0.5OZ देखि 12OZ सम्म |
| न्यूनतम रेखा चौडाइ / स्पेसिङ | 2.5mil / 2.5mil |
| न्यूनतम समाप्त प्वाल आकार | ०.१ मिमी |
| अधिकतम पक्ष अनुपात | २५:१ |
| प्रतिबाधा नियन्त्रण सहिष्णुता | ±१०% |
| सतह समाप्त हुन्छ | HASL (LF), ENIG, इमर्सन टिन, इमर्सन सिल्भर, गोल्डेन फिंगर, फुल बोर्ड हार्ड गोल्ड प्लेटिङ, OSP, ENEPIG |
| सामग्रीहरू | FR‑4 TG150/TG170, Rogers, Arlon, Taconic, TUC TU‑872 SLK, TU‑883, Panasonic M6/M7, Bergquist, र अन्य |
अटोमोटिभ र एयरोस्पेस: चरम तापक्रम र कम्पनका लागि टिकाउ बोर्डहरू।
चिकित्सा उपकरणहरू: ISO 13485 र IPC कक्षा 2 मापदण्डहरूको अनुपालन।
औद्योगिक IoT: स्वचालन र जडानको लागि भरपर्दो असेंबलीहरू।
उपभोक्ता प्रविधि: लागत दक्षता संग उच्च मात्रा उत्पादन।
इन-हाउस निर्माण
डिजाइन समीक्षा, निर्माण, कम्पोनेन्ट सोर्सिङ, एसेम्बली, र परीक्षण एउटै छानामुनि सम्पन्न हुन्छ। यसले अलग-अलग विक्रेताहरू बीच समन्वय ढिलाइ हटाउँछ।
समर्पित द्रुत टर्न क्षमता
हाम्रो 8 SMT लाइनहरू र 2 थ्रु-होल लाइनहरूमा द्रुत अर्डरहरूको लागि आरक्षित क्षमता समावेश छ। तपाईंको बोर्डहरू ठूलो उत्पादन रन पछि पर्खदैनन्।
गुणस्तर आश्वासन
ISO 9001 प्रमाणित, प्रत्येक बोर्डमा पूर्व-उत्पादन DFM/DFA जाँचहरू र AOI/X-ray/कार्यात्मक परीक्षणको साथ।
स्केलेबल अर्डर
कुनै न्यूनतम अर्डर मात्रा छैन। हामी 1 प्रोटोटाइप निर्माण गर्न सक्छौं र 10,000+ एकाइहरूमा निर्बाध रूपमा मापन गर्न सक्छौं।
अनुभवी खरीद
हाम्रो कम्पोनेन्ट सोर्सिङ टोलीसँग 15 वर्ष भन्दा बढीको अनुभव र एक स्थिर आपूर्ति श्रृंखला नेटवर्क छ।
Q: हाम्रो प्रिन्टेड सर्किट बोर्ड PCB असेंबली सेवाको लागि द्रुत टर्नराउन्डको लागि विशिष्ट नेतृत्व समय के हो?
A: प्रोटोटाइपहरू सामान्यतया 3 दिनमा पठाइन्छ। 1000 टुक्रा अन्तर्गत 7 दिनमा पठाइन्छ। 10 दिनमा 1000 भन्दा बढी टुक्राहरू पठाउनुहोस्। नेतृत्व समय डिजाइन फाइल अनुमोदन बाट गणना गरिन्छ।
प्रश्न: के द्रुत टर्नअराउंड असेंबली मानक एसेम्बली भन्दा कम गुणस्तर छ?
A: होइन। द्रुत टर्नअराउन्ड एक प्राथमिकताबद्ध तालिका हो, कम गुणस्तरको स्तर होइन। बोर्डहरूले समान IPC-A-610 मापदण्डहरू पूरा गर्छन् र मानक आदेशहरू जस्तै परीक्षणहरू गुजराउँछन्।
प्रश्न: द्रुत टर्नअराउन्ड अर्डरहरू ढिलाइ हुनको कारण के हो?
A: तीनवटा सबैभन्दा सामान्य कारणहरू DFM मुद्दाहरू हुन् जसलाई डिजाइन स्पष्टीकरण, लामो नेतृत्व समयको साथ गैर-मानक कम्पोनेन्टहरू, र विशेष सतह समाप्त वा BGA अन्डरफिल जस्ता अतिरिक्त प्रक्रिया चरणहरू आवश्यक पर्दछ।
प्रश्न: के तपाइँ उत्पादन अघि DFM समीक्षा प्रदान गर्नुहुन्छ?
A: हो। हामीले उत्पादन सुरु हुनु अघि गलत फुटप्रिन्ट, अपर्याप्त क्लियरेन्स, वा गैर-मानक ड्रिल आकारहरू जस्ता मुद्दाहरू समात्न डिजाइन फाइलहरू प्राप्त गरेपछि तुरुन्तै DFM जाँच गर्छौं।
Q: न्यूनतम अर्डर मात्रा के हो?
A: त्यहाँ कुनै न्यूनतम अर्डर मात्रा छैन। हामी एकल प्रोटोटाइप निर्माण गर्न सक्छौं वा उच्च-भोल्युम उत्पादनमा मापन गर्न सक्छौं।
