OEM चार्जिंग पाइल PCBA मदरबोर्ड

OEM चार्जिंग पाइल PCBA मदरबोर्डको उत्पादन प्रक्रिया

सब्सट्रेटहरूले FR-4 वा उच्च-फ्रिक्वेन्सी सामग्रीहरू (जस्तै रोजर्स 4350B) प्रयोग गर्छन्।

सुनको प्लेटिङ वा OSP सतह उपचार सम्पर्क विश्वसनीयता सुनिश्चित गर्न अपनाइन्छ।

मुख्य कम्पोनेन्टहरू, जस्तै DC-DC मोड्युलहरू, 100% बुढ्यौली परीक्षणहरूबाट गुज्र्छन्।

चार्जिङ पाइल PCBA मदरबोर्ड चार्जिङ मोडको आधारमा दुई प्रकारमा वर्गीकृत गरिएको छ:

एसी चार्जिङ पाइल र डीसी चार्जिङ पाइलहरू।

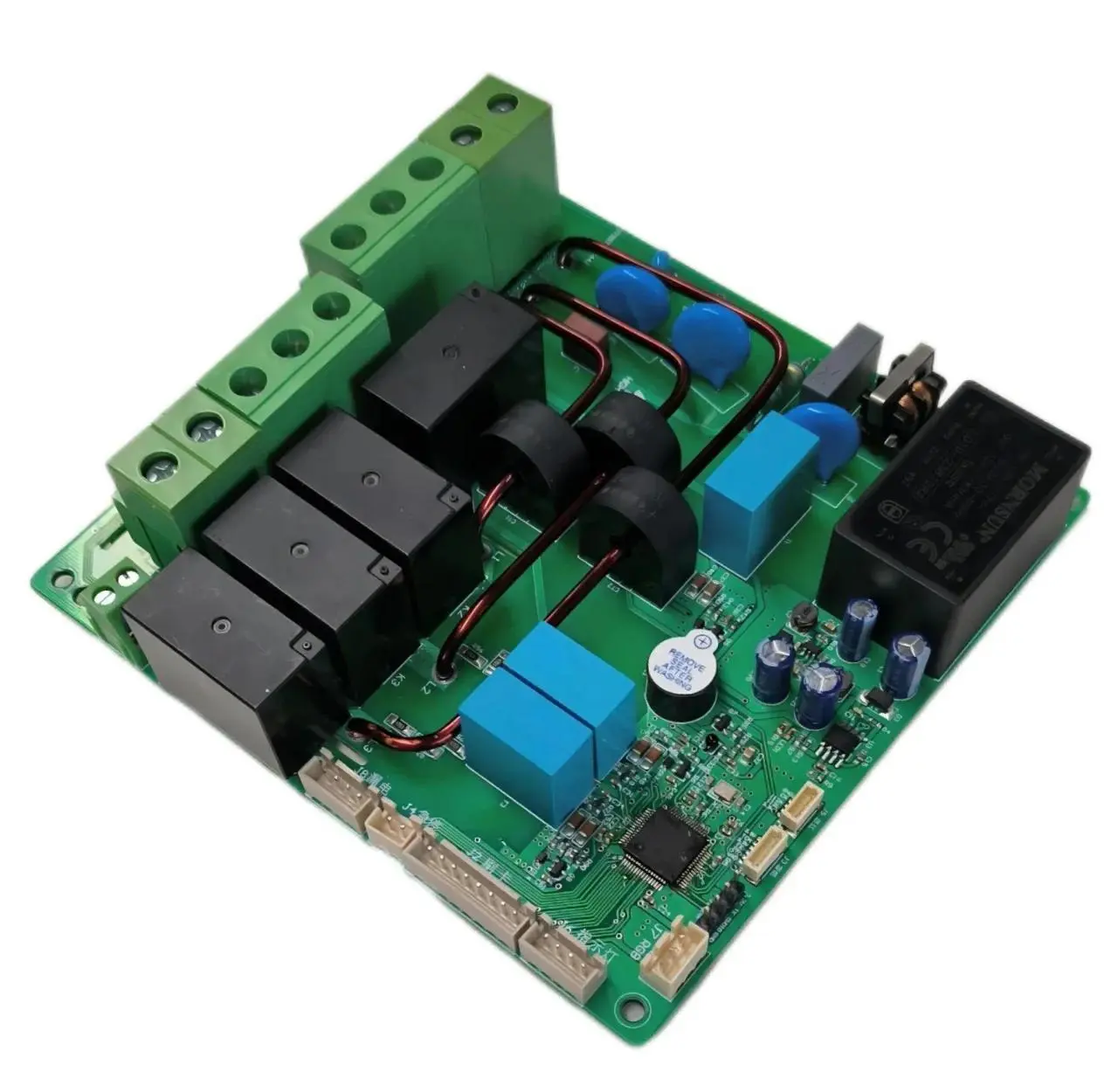

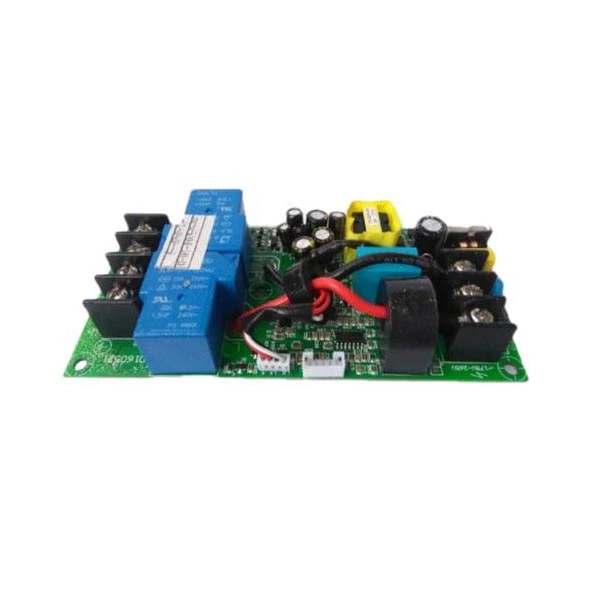

एसी चार्जिङ पाइल सर्किट बोर्ड:यो बोर्डले गाडीको अन-बोर्ड चार्जर (OBC) मार्फत ग्रिड एसी पावरलाई DC पावरमा रूपान्तरण गर्छ। यसको मुख्य कार्यहरू समावेश छन्:

CP टर्मिनल नियन्त्रण:चार्जिङ स्थिति (जस्तै, बन्दुक घुसाउने, चार्ज गर्ने तयारी, चार्जिङ सुरु) निगरानी गर्न PWM संकेतहरू प्रयोग गरेर गाडीको BMS सँग सञ्चार गर्छ। कार्य भोल्टेज 12V/9V/6V 1kHz को आवृत्ति संग छ।

CC टर्मिनल पत्ता लगाउने:प्रतिरोध परिवर्तनहरू मार्फत चार्ज बन्दुक जडान स्थिति पुष्टि गर्दछ र आउटपुट वर्तमान क्षमता निर्धारण गर्दछ (जस्तै, 1.5kΩ प्रतिरोध 8A वर्तमानसँग मेल खान्छ)।

सामान्य प्यारामिटरहरू:इनपुट 220V AC, आउटपुट पावर 7kW/11kW, सुरक्षा रेटिंग IP54।

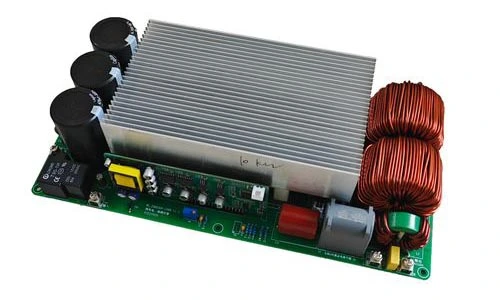

डीसी चार्जिंग पाइल सर्किट बोर्ड:यो बोर्ड सीधा उच्च भोल्टेज DC पावर आउटपुट। यसको कोर मोड्युलहरू समावेश छन्:

एसी/डीसी सुधार र पीएफसी मोड्युल:तीन चरण 380V AC लाई उच्च-भोल्टेज DC (750-850V) मा सक्रिय पावर फ्याक्टर करेक्सन (PFC) टेक्नोलोजी प्रयोग गरी रूपान्तरण गर्दछ, दक्षता 97% भन्दा बढी छ।

DC/DC रूपान्तरण मोड्युल:LLC रेसोनन्ट टोपोलोजी मार्फत ब्याट्रीको आवश्यक दायरा (जस्तै, 200-920V) मा भोल्टेज समायोजन गर्दछ र गतिशील वर्तमान नियन्त्रण (धेरै सय एम्पियर सम्म) लाई समर्थन गर्दछ।

सामान्य प्यारामिटरहरू:इनपुट 380V AC, आउटपुट पावर 30-120kW, एकीकृत STM32F207ZET मुख्य नियन्त्रण चिप, CAN/RS-485 संचार समर्थन गर्दछ।
