Fantway दक्षता र भरपर्दो अन्त-टुब्स pcb ASCB SACS सेवाहरू प्रदान गर्नमा विशेषताहरूको विशेषता, तपाईंको उत्पाद सफलताको गति बढाउनको लागि परिभाषित गर्दछ।

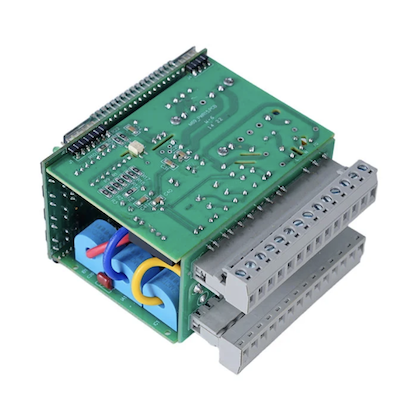

फ्यानवेबाट बीजीए प्याकेज सेवाको साथ उच्च घनत्व पीसीबी सर्किट बोर्ड असेंबली एआई प्रोसेसर, दूरसञ्चार उपकरण, चिकित्सा उपकरणहरू, र औद्योगिक नियन्त्रणहरूको लागि उपयुक्त छ। BGA प्याकेजहरू प्रशोधनका लागि सिलिकन डाई, सब्सट्रेटमा डाइलाई जोड्ने इन्टरकनेक्ट लेयर र PCB सँग जोडिएको तलको भागमा सोल्डर बल एरेसँग बनाइन्छ। यो डिजाइनले उच्च जडान घनत्व, राम्रो विद्युतीय कार्यसम्पादनको लागि छोटो संकेत मार्गहरू, बोर्डमा कुशल तातो स्थानान्तरण, र सानो प्लेसमेन्ट अफसेटहरू सच्याउन सोल्डरिङको समयमा स्व-पङ्क्तिबद्ध सुविधा प्रदान गर्दछ। हाम्रो सेवाले PCB लेआउट समर्थनबाट विधानसभा र अन्तिम निरीक्षणको माध्यमबाट पूर्ण कार्यप्रवाह व्यवस्थापन गर्दछ।
BGA प्याकेजहरू कम्पोनेन्टको अन्डरसाइडमा सोल्डर बल एरे मार्फत PCB मा जडान हुन्छन्। रिफ्लो प्रक्रियाको बखत, सबै सोल्डर बलहरू पग्लिने बिन्दुमा एकैसाथ तताइन्छ। पिघलेको सोल्डरको सतह तनावले कम्पोनेन्टलाई PCB प्याडहरूसँग सटीक पङ्क्तिबद्धतामा तान्दछ, एकै साथ इलेक्ट्रिकल, मेकानिकल र थर्मल जडानहरू बनाउँछ। यो स्व-पङ्क्तिबद्धता प्रभावले साना प्लेसमेन्ट त्रुटिहरूको लागि क्षतिपूर्ति दिन्छ र BGA एसेम्बलीहरूले सानो पिच आकारको बावजुद उच्च उपज प्राप्त गर्न सक्ने कारण हो।
BGA प्याकेजिङ्ग निम्न फाइदाहरूको कारणले गर्दा उच्च-अन्त चिपहरूको लागि मुख्यधारा विकल्प हो।
उच्च घनत्व
यसले जटिल डिजाइनहरू सक्षम पार्दै, कम्प्याक्ट फुटप्रिन्टमा सयौं वा हजारौं जडानहरूलाई समर्थन गर्दछ।
उच्च विद्युत प्रदर्शन
यो छोटो इन्टरकनेक्ट मार्गहरूबाट आउँछ जसले इन्डक्टन्स र प्रतिरोधलाई कम गर्छ, प्रभावकारी रूपमा RF र उच्च-गति अनुप्रयोगहरूको लागि उच्च-फ्रिक्वेन्सी संकेत विकृतिलाई कम गर्छ।
राम्रो थर्मल व्यवस्थापन
यो हुन्छ किनभने सोल्डर बलहरूले पारंपरिक लीडहरू भन्दा बढी कुशलतापूर्वक पीसीबीमा तातो सञ्चालन गर्दछ।
आत्म-संरेखण प्रभाव
BGA सर्किट बोर्डहरू PCB को सतह माउन्ट असेंबलीको अर्थ हो कि रिफ्लोको समयमा, पिघलेको सोल्डरको सतह तनावले स्वचालित रूपमा माइनर प्लेसमेन्ट विचलनहरू सुधार गर्दछ, एसेम्बली उत्पादनमा सुधार गर्दछ।
बीजीए प्याकेजको साथ उच्च घनत्व पीसीबी सर्किट बोर्ड एसेम्बली एसएमटी असेंबलीको सबैभन्दा माग गरिएको खण्ड हो। विश्वसनीय जोडहरू प्राप्त गर्न प्रत्येक चरणलाई सटीक नियन्त्रण चाहिन्छ।
1. PCB प्याड डिजाइन
दुई विकल्प छन्। NSMD प्याडहरूमा प्याडको किनारहरूमा सोल्डर मास्क हुँदैन, लगातार आयामहरू र बलियो मेकानिकल जोडहरू प्रदान गर्दछ। SMD प्याडहरूमा प्याडको किनारहरू ढाक्ने सोल्डर मास्क हुन्छ, थर्मल तनावलाई केन्द्रित गर्दछ र परिणामस्वरूप सानो प्रभावकारी सोल्डर क्षेत्र हुन्छ। उच्च गतिको डिजिटल सर्किटहरूको लागि, NSMD लाई प्राथमिकता दिइन्छ। जब BGA पिच 0.5mm वा तल घट्छ, via-in-pad आवश्यक हुन्छ किनभने परम्परागत कुकुर-बोन फ्यान-आउट फिट हुन सक्दैन। भरिने र प्लेटिङ समतलता मार्फत महत्वपूर्ण छन्। असमान सतहहरूले रिफ्लोको समयमा खाली ठाउँहरू सिर्जना गर्दछ।
2. स्टेंसिल डिजाइन
स्टेंसिल डिजाइनले सोल्डर पेस्ट भोल्युम निर्धारण गर्दछ। फाइन-पिच BGA एसेम्ब्लीहरूको लागि, एपर्चर साइज क्षतिपूर्तिको साथ लेजर-कट र इलेक्ट्रो-पालिश स्टिन्सिलहरू आवश्यक छन्। 0.4mm पिच BGAs को लागि, स्टेंसिल मोटाई सामान्यतया 0.1mm हुन्छ। प्रत्येक BGA बल आकारको लागि सही पेस्ट भोल्युम प्राप्त गर्न एपर्चर आकार र आकार समायोजन गरिन्छ।
3. नियुक्ति
BGA कम्पोनेन्टहरू दृष्टि पङ्क्तिबद्धताको साथ स्वचालित पिक-एन्ड-प्लेस उपकरणहरू प्रयोग गरेर राखिन्छन्। +/- 0.03mm को प्लेसमेन्ट शुद्धताले प्रत्येक सोल्डर बललाई यसको सम्बन्धित प्याडसँग पङ्क्तिबद्ध गरेको सुनिश्चित गर्दछ।
4. रिफ्लो सोल्डरिङ
Reflow प्रोफाइल BGA विधानसभा मा सबैभन्दा महत्वपूर्ण प्यारामिटर हो। प्रोफाइल चार चरणहरू हुन्छन्। Preheat ले 1 देखि 3°C प्रति सेकेन्ड र्याम्प दर प्रयोग गर्दछ, BGA र PCB बीचको तापक्रम भिन्नतालाई वारपेज रोक्नको लागि कम गर्दछ। सोकले 150 देखि 200 डिग्री सेल्सियसमा 60 देखि 90 सेकेन्डसम्म राख्छ, फ्लक्स सक्रिय गर्दछ र अक्साइडहरू हटाउँछ। रिफ्लो 60 देखि 90 सेकेन्डको तरल पदार्थ भन्दा माथिको समयको साथ, सीसा-रहित SAC305 को लागि 235 देखि 245 डिग्री सेल्सियसको शिखर तापक्रममा पुग्छ। कूलिंगले 2 देखि 4°C प्रति सेकेन्ड शीतलन दर प्रयोग गर्दछ, सुधारिएको थकान जीवनको लागि अन्न संरचनालाई परिष्कृत गर्दछ। न्यूनतम भन्दा तलको तापक्रमले जोडहरू चिसो हुन्छ। अधिकतम भन्दा माथिको तापमानले BGA कम्पोनेन्टको आन्तरिक संरचनालाई क्षति पुर्याउँछ।
फ्यानवेबाट बीजीए प्याकेज सेवाको साथ उच्च-घनत्व पीसीबी सर्किट बोर्ड सभाले निम्न प्राविधिक क्षमताहरू समावेश गर्दछ।
BGA साइज दायरा: 1x1mm देखि 50x50mm सम्मको BGA कम्पोनेन्टहरू एसेम्बल गर्दै, पोर्टेबल यन्त्रहरूका लागि माइक्रो BGA हरू र उच्च-प्रदर्शन प्रोसेसरहरूका लागि ठूलो बडी FCBGAs कभर गर्दै।
पिच साइज: +/- 0.03mm को प्लेसमेन्ट शुद्धता संग 0.4mm को न्यूनतम पिच। 0.4mm भन्दा कम पिचहरू केस द्वारा केस मूल्याङ्कन गरिन्छ।
बोर्ड तह गणना: 1 देखि 108 तह सम्मका बोर्डहरूको लागि एसेम्बली समर्थन, जटिल उच्च-तह-गणना ब्याकप्लेनहरू मार्फत साधारण डबल-साइड बोर्डहरू कभर गर्दै।
बोर्ड मोटाई: 0.2mm देखि 10.0mm सम्मको बोर्ड मोटाईलाई समर्थन गर्दछ, कठोर ब्याकप्लेनहरू मार्फत फ्लेक्स सर्किटहरू ढाक्छ।
निष्क्रिय कम्पोनेन्ट समर्थन: एउटै बोर्डमा BGA प्याकेजहरूसँगै 01005 र 0201 सम्म निष्क्रिय कम्पोनेन्टहरू एसेम्बल गर्दछ।
मिलाप बलहरू: दुबै नेतृत्व र नेतृत्व-मुक्त सोल्डर मिश्रहरूलाई समर्थन गर्दछ।
प्रमाणपत्रहरू: ISO9001, ISO14001, ISO13485, RoHS, IPC।
BGA PCB असेंबली उच्च I/O घनत्व, सिग्नल अखण्डता, र थर्मल प्रदर्शन आवश्यक अनुप्रयोगहरूको लागि आवश्यक छ। बीजीए प्याकेजको साथ उच्च घनत्व पीसीबी सर्किट बोर्ड असेंबलीले यी प्रमुख क्षेत्रहरूमा सेवा गर्दछ।
एआई र उच्च प्रदर्शन कम्प्युटिङ: GPUs, AI एक्सेलेटरहरू, र सर्भर प्रोसेसरहरूले हजारौं जडानहरूसँग ठूला FCBGA प्याकेजहरू प्रयोग गर्छन्।
दूरसंचार: 5G बेसब्यान्ड चिपहरू, नेटवर्क प्रोसेसरहरू, र स्विचिङ ASICs लाई उच्च-गति डेटा प्रसारणको लागि राम्रो-पिच BGA आवश्यक पर्दछ।
चिकित्सा उपकरणहरू: डायग्नोस्टिक इमेजिङ उपकरण, बिरामी मोनिटरहरू, र पोर्टेबल मेडिकल उपकरणहरू कम्प्याक्ट, भरपर्दो इलेक्ट्रोनिक्सको लागि BGA प्रयोग गर्छन्।
औद्योगिक नियन्त्रण: PLCs, मोटर ड्राइभहरू, र स्वचालन नियन्त्रकहरूले BGA प्रशोधन र सञ्चार कार्यहरूको लागि प्रयोग गर्छन्।
उपभोक्ता इलेक्ट्रोनिक्स: स्मार्टफोनहरू, ट्याब्लेटहरू, र पहिरन योग्यहरूले ठाउँ-प्रतिबन्धित डिजाइनहरूको लागि माइक्रो BGA प्रयोग गर्छन्।
सटीक स्थान उपकरण
+/- ०.०३mm को प्लेसमेन्ट शुद्धताले ०.४mm सम्म फाइन-पिच BGA लाई समर्थन गर्दछ।
नियन्त्रित रिफ्लो प्रोफाइलिङ
बहु-जोन रिफ्लो ओभनहरूले विभिन्न BGA प्याकेज प्रकारहरू र सोल्डर मिश्रहरूको लागि सटीक थर्मल प्रोफाइलहरू सक्षम पार्छन्।
एक्स-रे निरीक्षण
2D र 3D एक्स-रे प्रणालीहरूले प्रत्येक बोर्डमा प्रत्येक BGA को लागि संयुक्त गुणस्तर प्रमाणित गर्दछ।
BGA Rework र Reballing
नियन्त्रित थर्मल प्रोफाइलहरूसँग समर्पित पुन: कार्य स्टेशनहरूले BGA हटाउने, प्याड सफा गर्ने, रिबलिङ गर्ने, र IPC-7711/7721 मापदण्डहरूमा प्रतिस्थापन गर्दछ।
डिजाइन समर्थन
प्याड डिजाइन सिफारिसहरू र मार्फत-इन-प्याड रणनीतिहरू सहित BGA राउटिंग अप्टिमाइजेसनको लागि PCB लेआउट परामर्श।
पूर्ण सेवा
पीसीबी लेआउट अप्टिमाइजेसनबाट कम्पोनेन्ट सोर्सिङ, असेंबली, निरीक्षण, र पुन: कार्य, सबै सम्पर्कको एकल बिन्दु मार्फत।
प्रमाणपत्रहरू
ISO9001, ISO14001, ISO13485, RoHS, IPC, IPC-A-610 र IPC-7095 मापदण्डहरू अनुरूप असेंबली प्रक्रियाहरू सहित।
फ्यानवेले विशिष्ट डिजाइन र उत्पादन आवश्यकताहरू अनुरूप BGA प्याकेज सेवाहरूको साथ अनुकूलित उच्च घनत्व पीसीबी सर्किट बोर्ड सभा प्रदान गर्दछ।
डिजाइन समर्थनहाम्रो ईन्जिनियरिङ् टोलीले PCB लेआउट चरणमा प्याड डिजाइन, प्लेसमेन्ट, र BGA प्याकेजहरूका लागि फ्यान-आउट राउटिङलाई अनुकूलन गर्न, उत्पादन सुरु हुनु अघि एसेम्बली समस्याहरूको जोखिम कम गर्न तपाईंसँग काम गर्छ।
कम्पोनेन्ट सोर्सिङहामी आधिकारिक आपूर्ति चेनहरू मार्फत BGA कम्पोनेन्टहरूको खरीद ह्यान्डल गर्छौं, प्रमाणिकता र ट्रेसबिलिटी सुनिश्चित गर्दै। लामो नेतृत्व समय वा जीवनको अन्त्य स्थिति भएका घटकहरूको लागि, हामी वैकल्पिक सिफारिसहरू प्रदान गर्दछौं।
विधानसभा विकल्पसेवाहरूमा प्रोटोटाइप असेंबली, भोल्युम उत्पादन, पुन: कार्य, रिबलिङ, र कम्पोनेन्ट प्रतिस्थापन समावेश छ। हामी तपाइँको परियोजना चरण र तालिका आवश्यकताहरु लाई अनुकूल गर्दछ।
अनुकूलित परीक्षणपरीक्षण प्रोटोकलहरू प्रति परियोजना परिभाषित गरिन्छ, समान रूपमा लागू हुँदैन। हामी विशेष BGA प्याकेज प्रकार, बोर्ड जटिलता, र आवेदन आवश्यकताहरू अनुरूप निरीक्षण र परीक्षण।
प्याकेजिङ र वितरणबोर्डहरू सफा गरिन्छन्, निर्दिष्ट भएमा लेपित हुन्छन्, ESD मापदण्डहरू अनुसार प्याकेज गरिन्छन्, र तपाईंको तोकिएको स्थानमा पूर्ण ट्रेसिबिलिटी कागजातहरू सहित पठाइन्छ।
Q: न्यूनतम BGA पिच फ्यानवेले के जम्मा गर्न सक्छ?
A: फ्यानवेले BGA असेंबलीलाई ०.४mm पिचमा मानकको रूपमा समर्थन गर्दछ। 0.4mm भन्दा कम पिचहरू केस द्वारा केस मूल्याङ्कन गरिन्छ।
Q: के फ्यानवेले BGA सभाको लागि डिजाइन समर्थन प्रदान गर्दछ?
A: हो। फ्यानवेले प्याड डिजाइन, मार्फत-इन-प्याड फिलिंग, र फ्यान-आउट रणनीतिहरूमा सिफारिसहरू सहित BGA राउटिंग अप्टिमाइजेसनको लागि PCB लेआउट परामर्श प्रदान गर्दछ।
प्रश्न: BGA सभा को लागि विशिष्ट टर्नअराउंड समय के हो?
A: प्रोटोटाइप BGA सम्मेलनहरू सामान्यतया 5 देखि 7 कार्य दिन भित्र पठाइन्छ। भोल्युम अर्डरहरू घटक उपलब्धता र बोर्ड जटिलतामा आधारित छन्। द्रुत सेवाहरू उपलब्ध छन्।
प्रश्न: के फ्यानवेले असफल भएको BGA पुन: काम गर्न सक्छ?
A: हो। फ्यानवेले BGA हटाउने, प्याड सफा गर्ने, रिबलिङ गर्ने, र नियन्त्रित थर्मल प्रोफाइलहरूसँग समर्पित पुन: कार्य स्टेशनहरू प्रयोग गरेर प्रतिस्थापन प्रदान गर्दछ। पुन: कार्य IPC-7711/7721 मापदण्डहरूमा गरिन्छ।
Q: कुन BGA प्याकेज प्रकारहरू Fanway समर्थन गर्दछ?
A: Fanway ले PBGA, CBGA, FCBGA, माइक्रो BGA, र LGA प्याकेजहरू, साथै µBGA, CTBGA, CABGA, CVBGA, र VFBGA समर्थन गर्दछ।
